Erdung – Montageplatte 19"

Variante 1

Ein Rückwandbusmodul und Erdung der Montageplatte befinden sich auf derselben Seite.

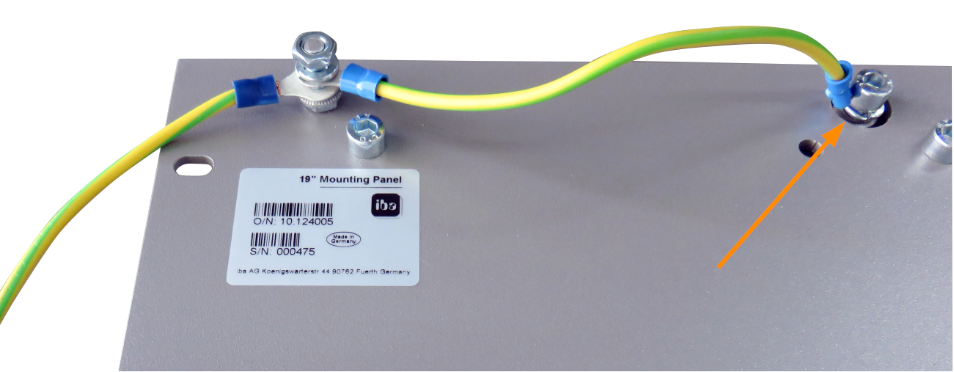

Nachdem das Rückwandbusmodul auf der 19"-Montageplatte montiert ist, muss das Rückwandbusmodul über die Montageplatte geerdet werden. Schrauben Sie das Erdungskabel auf der Rückseite der Montageplatte an das Rückwandbusmodul. Verwenden Sie die Schraubverbindung, siehe Erdung – ibaPADU-S-B4S.

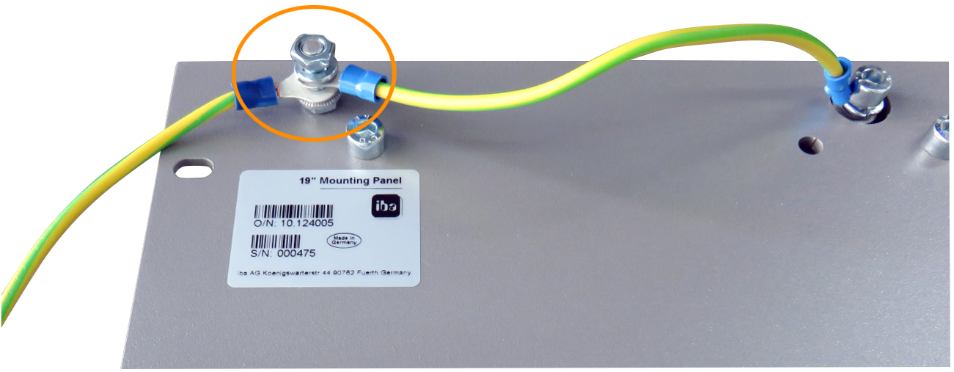

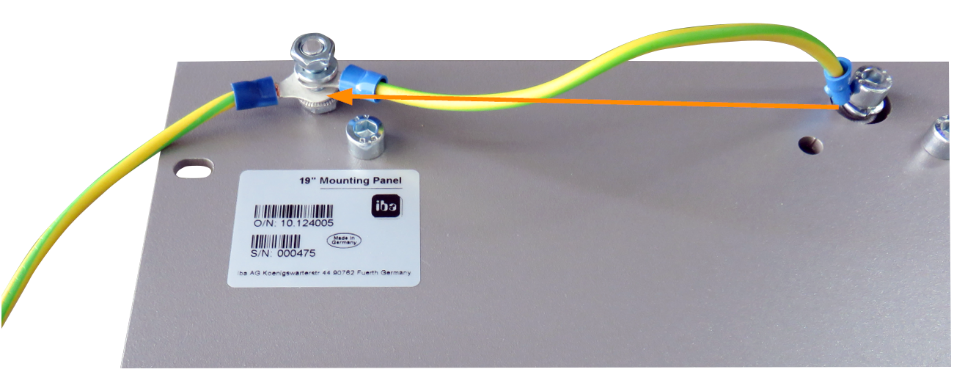

Verbinden Sie das Kabel zum nächsten Gewindebolzen der Montageplatte. Am Gewindebolzen ist auch die Erdung der Montageplatte angeschlossen.

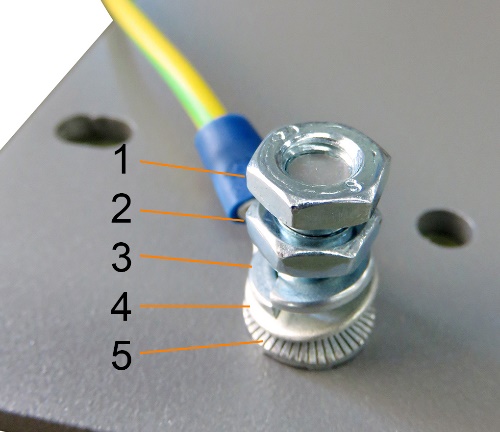

Beide Erdungskabel werden am Gewindebolzen wie abgebildet befestigt.

Variante 2

Ein Rückwandbusmodul und Erdung der Montageplatte befinden sich nicht auf derselben Seite.

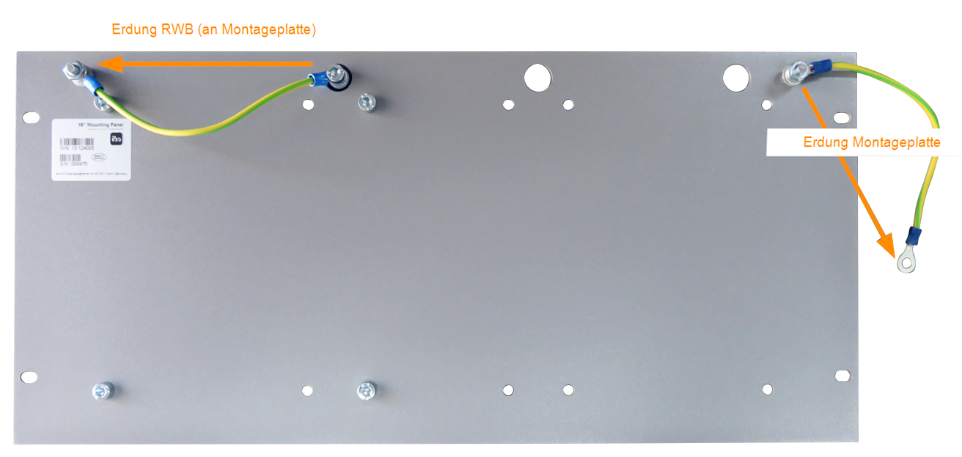

Das Rückwandbusmodul ist rechts oder links auf der Montageplatte montiert, die Erdung der Montageplatte ist auf der jeweils anderen Seite angeschlossen. Erden Sie das Rückwandbusmodul am nächsten Gewindebolzen der Montageplatte. Die Erdung der Montageplatte kann dann an der gegenüberliegenden Seite angeschlossen werden. Siehe Abbildung:

Variante 3:

Es sind 2 Rückwandbusmodule montiert.

Erden Sie die beiden Rückwandbusmodule jeweils am nächsten Gewindebolzen links bzw. rechts. An einem der Gewindebolzen muss die Erdung der Montageplatte angeschlossen werden.

Erdungsanschluss der 19"-Montageplatte
