Für die FFT-basierten Analysen

• FFT-Spektrum (Beschleunigung)

• FFT-Spektrum (Geschwindigkeit)

• Hüllkurvenspektrum

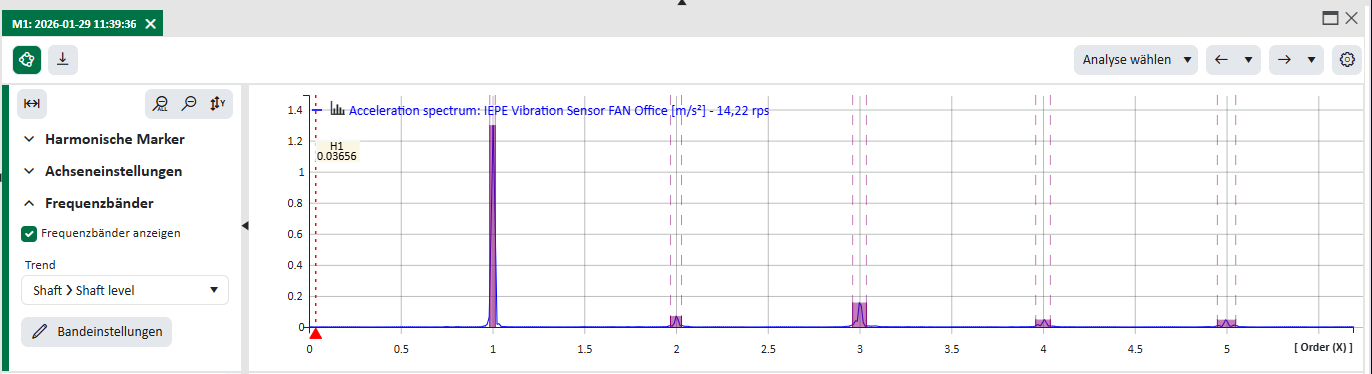

können Sie sich die Frequenzbänder in der Kurvendarstellung anzeigen lassen.

Setzen Sie dafür ein Häkchen in das Auswahlfeld Frequenzbänder anzeigen.

Die für das Bauteil definierten Frequenzbänder werden im Diagramm als gestrichelte Linien eingetragen. Innerhalb der Frequenzbänder wird der Bereich bis zur Höhe des Messwerts ausgefüllt.

In dem Feld Trend können Sie die Komponente bzw. den Trend auswählen, dessen Frequenzbänder angezeigt werden sollen.

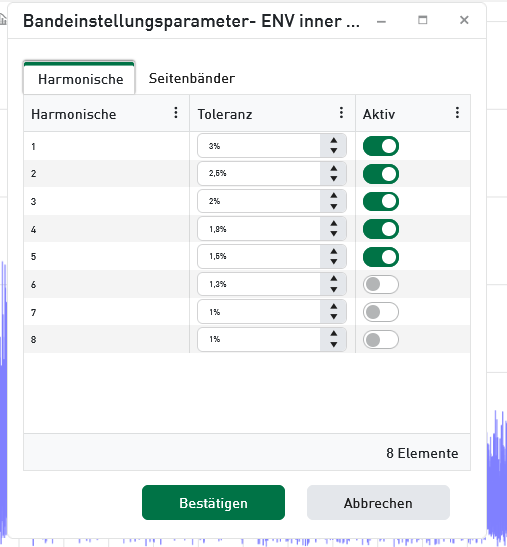

Klicken Sie auf den Button <Bandeinstellungen>, um den Dialog zur Einstellung der Frequenzbänder des betreffenden Trends zu öffnen. Die Bandeinstellungen können direkt im Dialog angepasst und gespeichert werden. Die Änderungen werden aber erst nach dem Hochladen der CMU-Konfiguration wirksam.
