Prozesssignalmodule dienen zur Anbindung von Signalen aus ibaPDA an ibaCMC. Hier definieren Sie die Prozesssignale und verknüpfen sie mit den Quellsignalen aus ibaPDA.

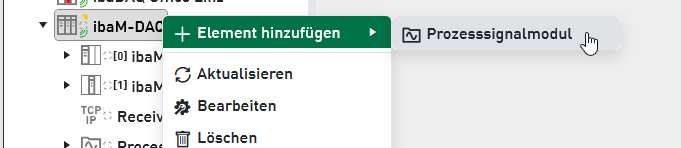

Um ein Prozesssignalmodul hinzuzufügen, machen Sie einen Rechtsklick auf das CM-Gerät (ibaDAQ oder ibaM-DAQ) im Anlagenbaum und wählen Element hinzufügen – Prozesssignalmodul.

Es öffnet sich ein Dialogfenster Prozesssignalmodul hinzufügen für Eingabe von Name und Zeitbasis. Geben Sie dem Modul einen Namen und legen Sie die Zeitbasis fest, auf der das Modul die darin enthaltenen Signale einlesen soll.

Die Zeitbasis sollte gleich oder größer als die Zeitbasis sein, mit der die Signale von ibaPDA erfasst werden. Defaultwert ist 10 ms.

Wenn das Modul angelegt ist, öffnet es sich zur weiteren Konfiguration in der Assetkonfiguration.

Register Allgemein

In diesem Register finden Sie die üblichen allgemeinen Informationen wie ID, Reihenfolge, Name und Kommentar. Außerdem können Sie hier das Modul aktivieren und deaktivieren.

Register Signale

In diesem Register konfigurieren Sie die Prozesssignale, was im folgenden Kapitel beschrieben wird.
