Aggregatgruppen müssen im Anlagenbaum in der Hierachie unter eine Anlage gehängt werden.

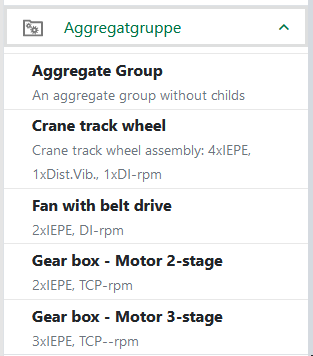

Die folgende Abbildung zeigt einen Auszug aus den vorhandenen Elementen in der Aggregatgruppe von der Komponentenbibliothek.

Sie können entweder eine leere Schablone namens Aggregate Group verwenden, oder eine, die bereits Daten enthält, wie z. B. Gear box - Motor 2-stage. Generell ist es immer günstig, die Vorlage auszuwählen, die möglichst nahe an der realen Konfiguration liegt, damit der Anpassungsaufwand möglichst gering ist.

Einstellungen einer Aggregatgruppe im Detailfenster

Allgemein

ID

Dieser Wert wird automatisch von der Datenbank erzeugt und kann nicht verändert werden.

Reihenfolge

Dieser Wert kennzeichnet die Reihenfolge der Anzeige innerhalb derselben Ebene des Anlagenbaums.

Name

Hier kann der Name für das Asset (z. B. Anlage, Aggregatgruppe, Aggregat,...) angepasst werden.

Kommentar

Das Kommentarfeld dient zum Hinterlegen von Kommentaren zu einem Asset. Der Eingabebereich kann durch Ziehen (rechts unten) vergrößert werden.
