Im Register Diagnose werden wichtige Statusinformationen der CMU sowie Protokollmeldungen angezeigt.

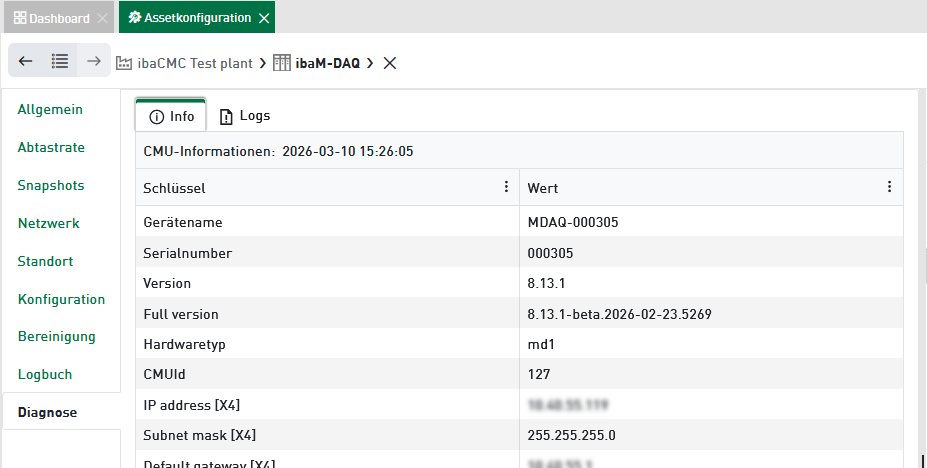

Register Info
Die Inhalte der Tabellen sind vom verwendeten CMU-Typ abhängig und können daher unterschiedlich sein.
Dir folgende Tabelle zeigt als Beispiel die Statuselemente einer CMU vom Typ ibaCMU-S.
|
Key (bzw. Schlüssel) |
Wert (Beispiel) |
|---|---|
|
Device name |
Gerätename, z .B. CMU-S-00062 |
|
SerialNumber |
Die Seriennummer steht auf dem Typenschild des Geräts. |
|
CMUId |
Die CMUId wird von der Datenbank für jede einzelne CMU vergeben. |
|
License Sensors Interface |
Gibt an, ob die Sensorlizenz gültig ist (valid/invalid). |
|
Version |
Version der CMU |
|
Firmware version |
Firmware-Version der CMU |
|
Letzte Berechnung |
Zeitpunkt der letzten Berechnung |
|
Product name |
Produktname |
|
Hardwaretyp |
Kurzform des Hardwaretyps, z. B. ic1 |
|
Assembly date |
Geräteproduktionsdatum |
|
Last application update |
Software-Release-Datum |
|
Log level |
Der LogLevel wird in der Hardware-Konfiguration der CMU eingestellt und ist wichtig für die Anzeige der Ereignisse. Mögliche LogLevel: 1 ... Error 2 ... Warnung 3 ... Info 4 ... Debug |
|
Sensordefekte |
Hier wird eine Liste der Bufferindexe (BI) angezeigt, bei denen ein Sensordefekt vorliegt. |
|
Hard disk directory |
Pfad für das Gerätedateiarchiv |
|
Total disk space |
Gesamtspeicher der Festplatte in MB |
|
Free disk space |
Freier Speicher auf der Festplatte in MB |
|
Sampling rate |
Abtastrate |
|
IP Adresse |
IP-Adresse der CMU |
|
Subnet mask |
255.255.255.0 |
|
Default gateway |
Default Gateway der CMU |
|
Module name 1st slot, 2nd slot ... |
Name des Moduls am jeweiligen Steckplatz |
|
Fiber optic |
Status LWL-Anschluss |
|
Button S1, S2 |
Position des jeweiligen Drehschalters |
|
Konfiguration |
valid - Konfiguration ist OK not valid - Fehler in der Konfiguration |
|
SW configuration and plugged HW |
Zeigt an, ob Software-Konfiguration und gesteckte Hardware zusammenpassen |
|
conf.hardware creation time |
Erstellungszeitpunkt der Hardware-Konfigurationsdatei conf.hardware |
|
ibaCMC Version in conf.hardware |
ibaCMC-Version in der Hardware-Konfigurationsdatei |
|
conf.measuringcondition.xml creation time |
Erstellungszeitpunkt der Messbedingungskonfigurationsdatei |
|
ibaCMC Version in conf.measuringcondition.xml |
ibaCMC-Version in der Messbedingungskonfigurationsdatei |
|
Telegram 1, telegram 2 |
Verbindungsstatus der Telegramme (connected/not connected/disabled) |
|
License DAT-File |
Zeigt an, ob die Lizenz zum Schreiben von DAT-Dateien gültig ist. |
|
License DAT-File no. channels |
Zeigt die Anzahl der für diese Lizenz gültigen Kanäle an. |
|
License RTS |
Zeigt an, ob die Lizenz des RTS (RunTime System/Laufzeitsystem) gültig ist. |
|
Development version |
Version der Entwicklungsumgebung |
|
RTS version |
Version des RTS |
|
License application |
Zeigt an, ob die Lizenz für die Anwendung gültig ist |
|
License no. IEPE-channels |
Anzahl der lizenzierten IEPE-Kanäle |
|
License no. AI-channels |
Anzahl der lizenzierten analogen Eingänge |
|
License no. DO-channels |
Anzahl der lizenzierten digitalen Ausgänge |
|
License ibaNet750 |
Zeigt an, ob die Lizenz für ibaNet750 gültig ist |
|
License virt. channels |
Zeigt an, ob die Lizenz für virtuelle Kanäle gültig ist |

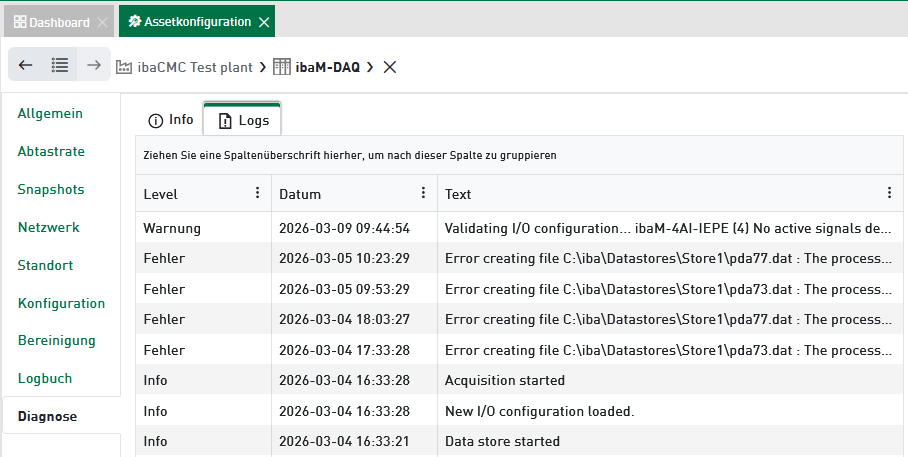

Register Logs
Hier werden alle Protokolle bzw. Meldungen, die die CMU erzeugt, angezeigt. Diese Protokolle können bei der Fehlersuche unterstützen.
Mithilfe der Filterzeile der Tabelle können Sie nach Level, Datum und/oder Text filtern.
