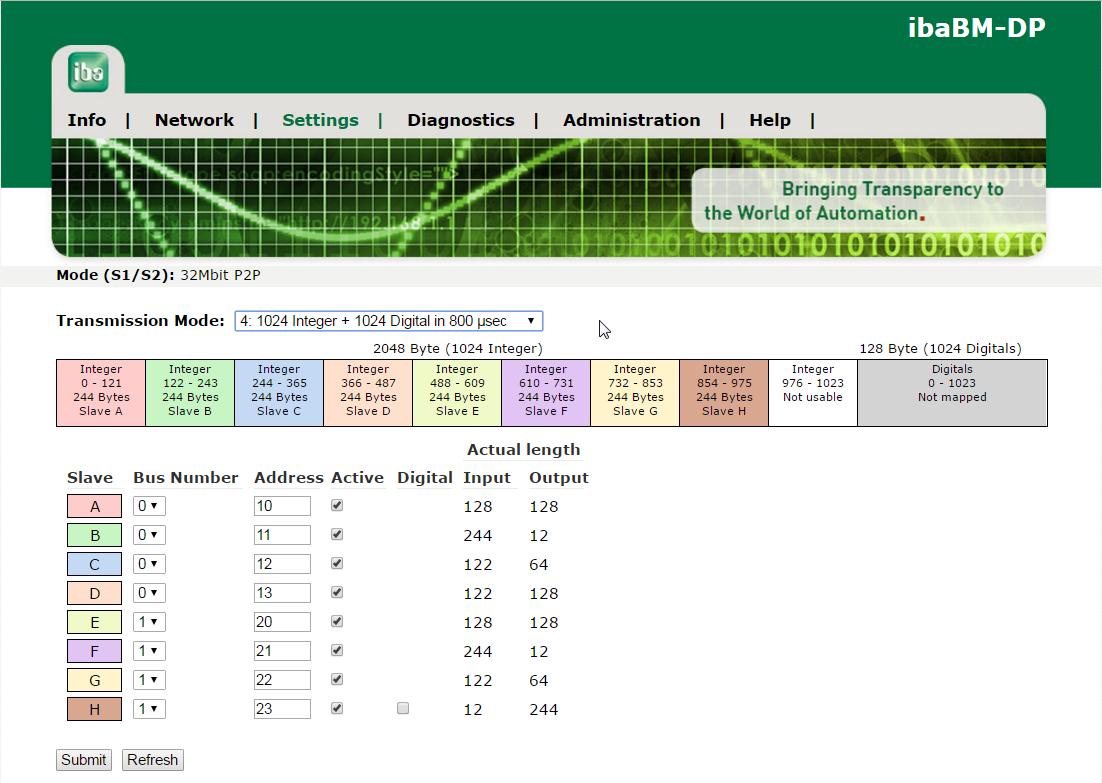

Im P2P-Modus konfigurieren Sie auf der Seite Settings folgende Einstellungen:

Transmission Mode

Der P2P-Modus nutzt das 32Mbit ibaNet-Protokoll. Wie dieses Protokoll belegt wird, legen Sie mit dem Transmission Mode fest. Folgende Transmission Modes stehen zur Auswahl:

• 4: 1024 Integer + 1024 Digital in 800 µs

• A: 512 Real + 512 Digital in 800 µs

• C: 2872 bytes in 1000 µs

Die Einstellung muss mit der Einstellung im 32Mbit Kommunikationspartner (z. B. ibaLink-VME) übereinstimmen.

Pro Slave: Bus Number, Address und Active

Die Daten aus dem ibaNet-Telegrammen werden in Sende- und Empfangsrichtung auf bis zu 8 Slaves (A – H) abgebildet. Für jeden Slave kann festgelegt werden, auf welchem Bus er aktiviert werden soll, welche PROFIBUS-Adresse er haben soll und ob er generell verwendet werden soll.

Digital

Der Slave H kann in den Transmission Modes 4 und A wahlweise für den Bereich der Analogwerte oder für die Digitalwerte verwendet werden. Um den Slave H für die Digitalwerte zu verwenden, aktivieren Sie die Einstellung "Digital".

Submit

Durch Klicken auf den <Submit> aktivieren Sie geänderte Einstellungen.

Refresh

Durch Klicken auf <Refresh> wird die Maske aktualisiert.

Der farbige Balken veranschaulicht die Abbildung der Daten aus dem ibaNet-Telegramm. Die Abbildung der Daten ist immer identisch für beide Richtungen.

	Mode
	4: 1024 Integer + 1024 Digital	A: 512 Real + 512 Digital	C: 2872 Bytes
Slave A	Integer 0 – 121	Real 0 -60	Bytes 0 – 243
Slave B	Integer 122 – 243	Real 61 – 121	Bytes 244 – 487
Slave C	Integer 244 – 365	Real 122 – 182	Bytes 488 – 731
Slave D	Integer 366 – 487	Real 183 – 243	Bytes 732 – 975
Slave E	Integer 488 – 609	Real 244 - 304	Bytes 976 – 1219
Slave F	Integer 610 – 731	Real 305 – 365	Bytes 1220 - 1463
Slave G	Integer 732 – 853	Real 366 – 426	Bytes 1464 – 1707
Slave H	Integer 854 – 975 oder Digitalwerte 0 - 1023	Real 427 – 487 oder Digitalwerte 0 - 512	Bytes 1708 – 1951
Nicht nutzbar	Integer 976 - 1023	Real 488 - 512	Bytes 1952 - 2872

Hinweis
	Insgesamt enthält das ibaNet-Telegramm immer mehr Daten, als sich über die 8 Slaves (mit je 244 Bytes) abbilden lassen. Ein Teil des Telegramms ist daher nicht nutzbar.

Unter Actual length wird im Web-Dialog die für den jeweiligen Slave erkannte Länge der Ein- und Ausgänge angezeigt. Diese entspricht der projektierten Länge aus der PROFIBUS-Projektierung (z. B. Step 7 HWKonfig).

Hinweis
	Es gibt Einschränkungen bei der maximal projektierbaren Länge von Ein- und Ausgängen in der PROFIBUS-Konfiguration. Beispielsweise darf unter Step 7 die Summe der projektierten Ein- und Ausgänge eines Slaves eine Gesamtlänge von 256 Bytes nicht übersteigen.
