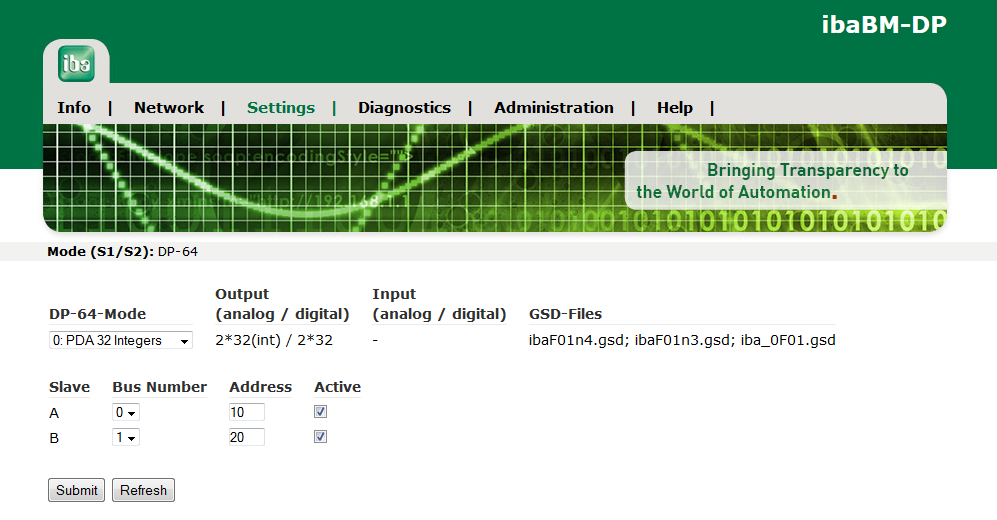

Die folgende Abbildung zeigt die Seite Settings bei eingestelltem Kompatibilitätsmodus 3Mbit (DP-64-Modus).

In diesem Modus müssen weitere Einstellungen auf der Seite Settings vorgenommen werden.

Wählen Sie in der Auswahlliste DP-64-Mode den gewünschten Betriebsmodus. Die Bezeichnung der Modi entspricht den Bezeichnungen in Kapitel Betriebsartenübersicht.

Ordnen Sie die beiden Slaves jeweils dem richtigen Bus zu (Bus 0 – Stecker X40, Bus 1 – Stecker X41). Tragen Sie für jeden Slave die Slave-Adresse ein, wie sie in der DP-Projektierung vorgegeben ist. Der zulässige Adressbereich beträgt 0 bis 126.

Hinweis
	Über die Checkbox Active haben Sie die Möglichkeit, den Slave zu deaktivieren.

Im folgenden Beispiel wird der erste Slave mit der PROFIBUS-Adresse 10 auf Bus0 und der zweite Slave mit der Adresse 20 auf Bus1 aktiviert. Die LWL-Schnittstelle wird im Modus "0: PDA 32 Integer" betrieben. D. h. die beiden Slaves haben jeweils einen Ausgabe-Bereich für 32 Analogsignale (Integer) und 32 Digitalsignale. Diese Daten werden über die LWL-Schnittstelle z. B. an ibaPDA ausgegeben.

Mit dem Button <Submit> speichern Sie die Einstellungen im Gerät.

Mit dem Button <Refresh> aktualisieren Sie die Anzeige der Einstellungen.

Weitere Informationen zum DP-64-Modus finden Sie in Kapitel Kompatibilitätsmodus 3Mbit (DP-64-Modus).
