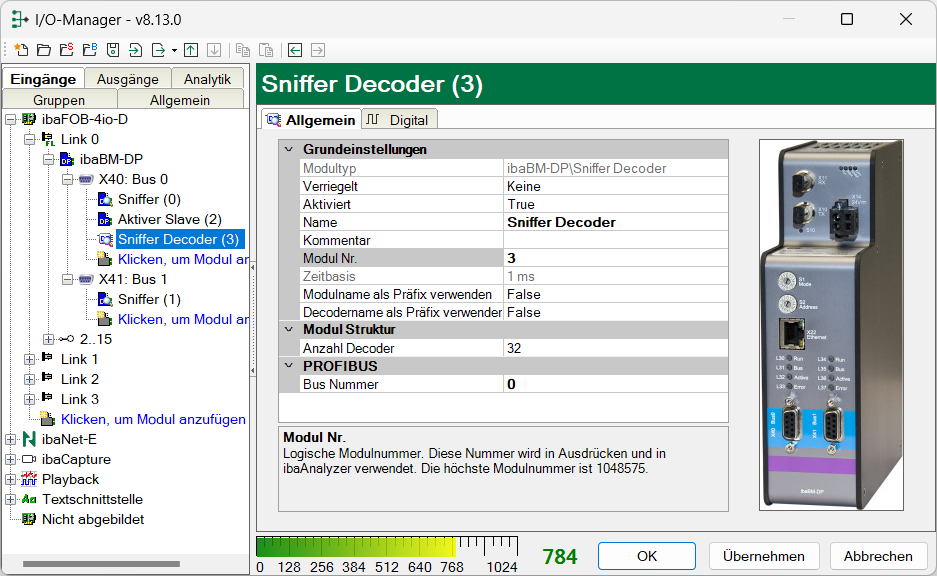

Im Register Allgemein nehmen Sie die Grundeinstellungen, erweiterte Einstellungen, sowie Einstellungen zu Modulstruktur und PROFIBUS für das Modul "Sniffer Decoder" vor.

Grundeinstellungen

Verriegelt, Aktiviert, Name, Modul Nr., Zeitbasis (nur Anzeige)

siehe Kapitel ibaBM-DP – Register Allgemein.

Modulname als Präfix verwenden

Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.

Decodername als Präfix verwenden

Diese Option setzt den entsprechenden Decodernamen zusätzlich vor den Signalnamen.
Modul Struktur

Anzahl Decoder

Festlegung der Anzahl der Decodermodule (Wörter) für dieses Modul, max. 512.
PROFIBUS

Busnummer

Die Busnummer entspricht dem PROFIBUS-Anschluss im Modulbaum. Sie können die Busnummer ändern, dann wird das Decodermodul unter dem entsprechenden PROFIBUS-Anschluss angezeigt.
