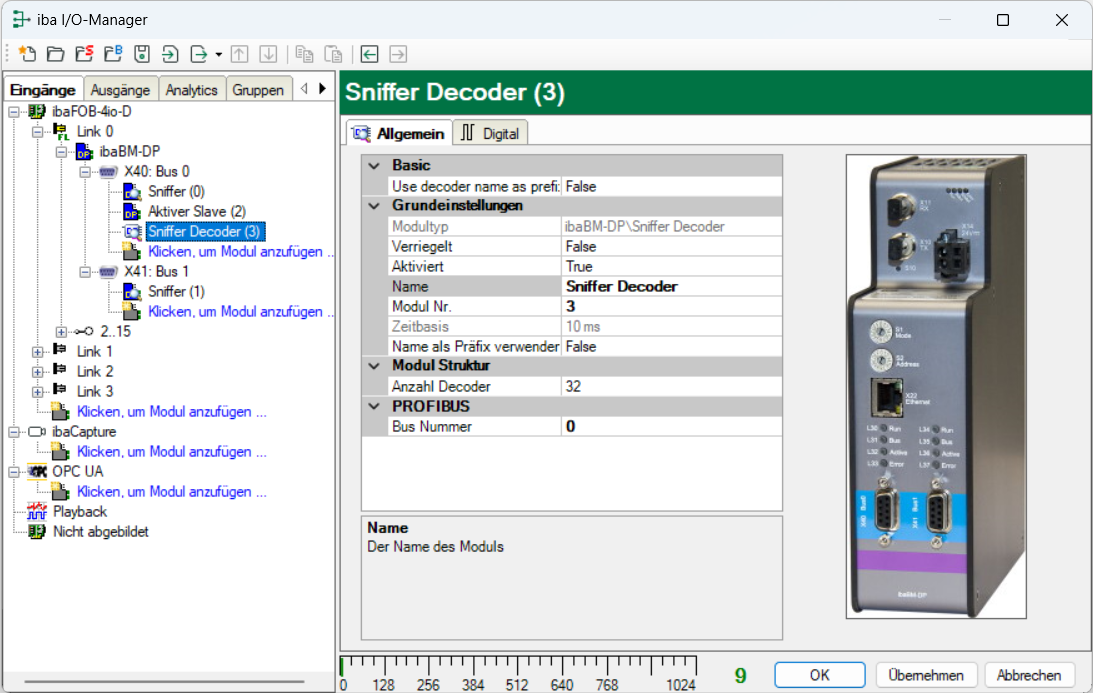

Im Register Allgemein nehmen Sie die Grundeinstellungen, erweiterte Einstellungen, sowie Einstellungen zu Modulstruktur und PROFIBUS für das Modul "Sniffer Decoder" vor.

Grundeinstellungen

Verriegelt, Aktiviert, Name, Modul Nr., Zeitbasis (nur Anzeige), Name als Präfix

siehe Kapitel ibaBM-DP – Register Allgemein.

Erweitert

Anzahl Decoder

Festlegung der Anzahl der Decodermodule (Wörter) für dieses Modul, max. 512.

PROFIBUS

Busnummer

Die Busnummer entspricht dem PROFIBUS-Anschluss im Modulbaum. Sie können die Busnummer ändern, dann wird das Decodermodul unter dem entsprechenden PROFIBUS-Anschluss angezeigt.
