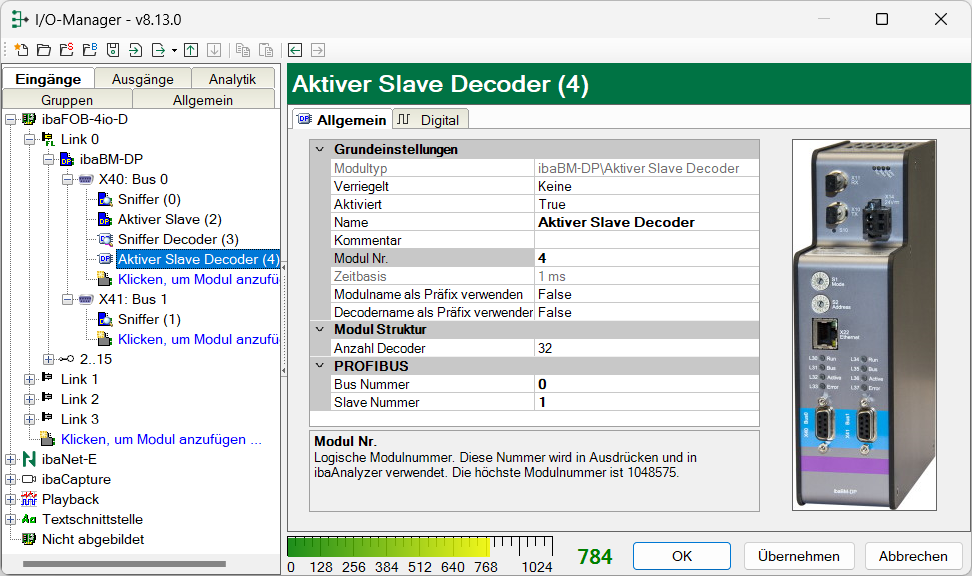

Im Register Allgemein nehme Sie die Grundeinstellungen, sowie Einstellungen zu Modulstruktur und PROFIBUS für das Modul Aktiver Slave Decoder vor.

Grundeinstellungen

Verriegelt, Aktiviert, Name, Modul Nr., Zeitbasis (nur Anzeige)

siehe Kapitel ibaBM-DP – Register Allgemein.

Modulname als Präfix verwenden

Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.

Decodername als Präfix verwenden

Diese Option setzt den entsprechenden Decodernamen zusätzlich vor den Signalnamen.
Modul Struktur

Anzahl Decoder

Festlegung der Anzahl der Decodermodule (Wörter) für dieses Modul, max. 122, (entspricht der maximalen Größe eines PROFIBUS-Slaves von 244 Bytes).
PROFIBUS

Busnummer

Die Busnummer entspricht dem PROFIBUS-Anschluss im Modulbaum. Sie können die Busnummer ändern, dann wird das Dekodermodul unter dem entsprechenden PROFIBUS-Anschluss angezeigt.

Slave Nummer

Legen Sie hier die Slave-Nummer fest, die der mit dem Modul erzeugte Aktive Slave haben soll.
