Dieser Modus dient zum Lesen und Schreiben von bis zu 32 Integer-Werten und 32 Digitalsignalen am PROFIBUS (IN 72 Bytes/OUT 72 Bytes).
Ausgabedaten

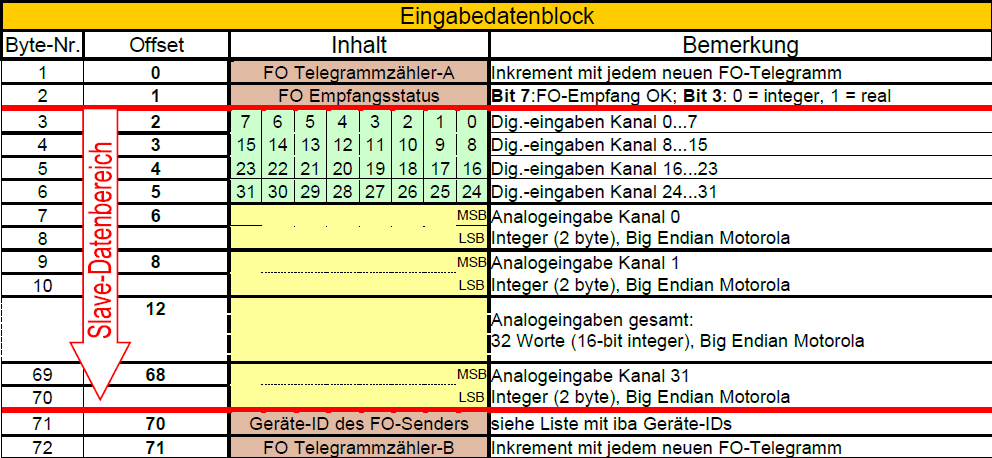

Eingabedaten
GSD-Datei
|
GSD-Dateiname |
Bemerkung |
|---|---|
|
ibaF08n4.gsd |
Übertragung in einem Block mit SFC (S7-400) |
|
ibaF08n3.gsd |
Übertragung in drei Blöcken mit SFC (S7-300) |
|
iba_0F08.gsd |
Übertragung als Wort (S7-300/400) |
Anwendungen
-
ibaLogic
-
Systemkopplung
-
SIMATIC S7
-
SIMATIC TDC
-
SIMADYN D
