Dieser Modus dient zum Schreiben von bis zu 28 Real-Werten und 32 Digitalsignalen am PROFIBUS mit einer SIMATIC S7 SPS (bzw. TDC, SD) als PROFIBUS-Master. Aufgrund der Beschränkung des S7-Real-Datentyps können nur 28 Werte übertragen werden (IN 122 Bytes/OUT 4 Bytes).

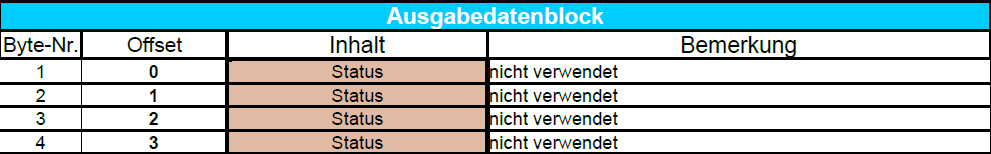

Ausgabedaten

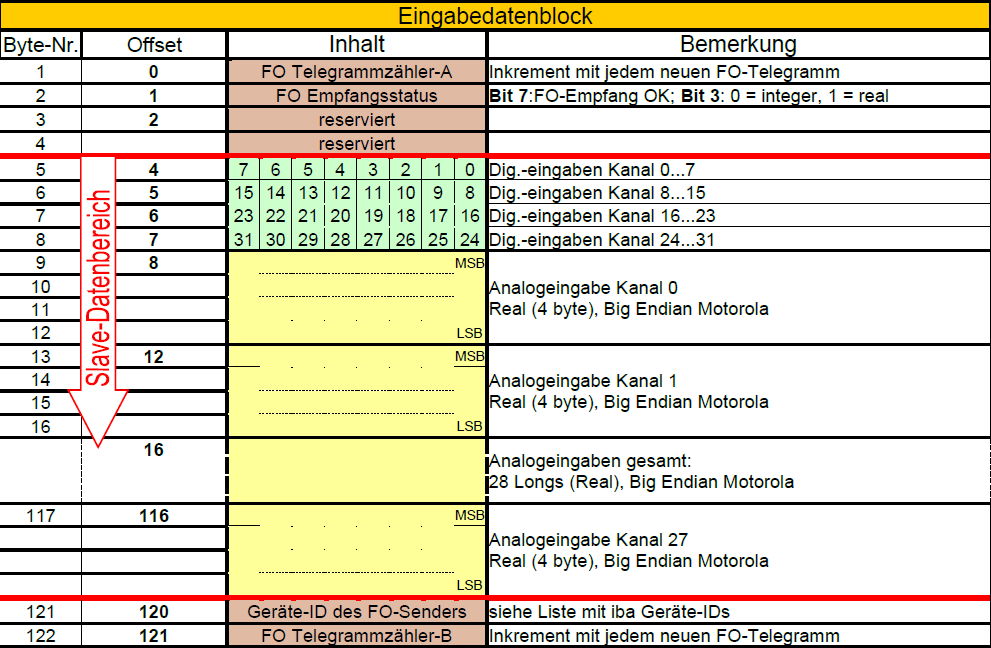

Eingabedaten
GSD-Datei
|
GSD-Dateiname |
Bemerkung |
|---|---|
|
ibaF07n4.gsd |
Übertragung in einem Block mit SFC (S7-400) |
|
ibaF07n3.gsd |
Übertragung in 4 Blöcken mit SFC (S7-300) |
Anwendungen
-
ibaLogic
-
Systemkopplung
-
SIMATIC S7
-
SIMATIC TDC
-
SIMADYN D
