Dieser Modus dient zum Schreiben von bis zu 32 Integer-Werten und 32 Digitalsignalen am PROFIBUS (IN 72 Bytes/OUT 4 Bytes).

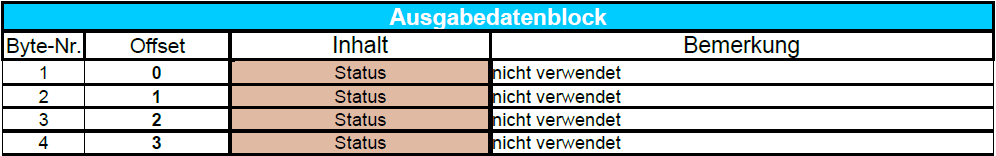

Ausgabedaten

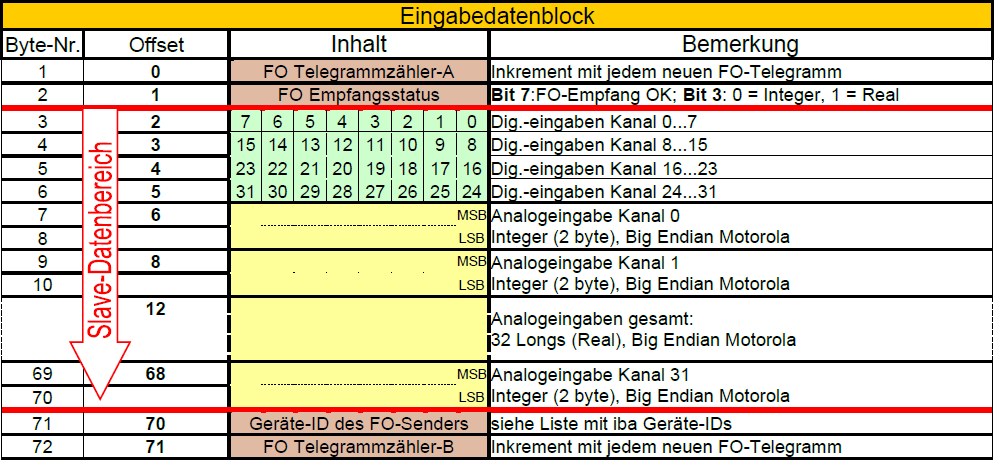

Eingabedaten
GSD-Datei
|
GSD-Dateiname |
Bemerkung |
|---|---|
|
ibaF00n4.gsd |
Übertragung in einem Block mit SFC (S7-400) |
|
ibaF00n3.gsd |
Übertragung in 3 Blöcken mit SFC (S7-300) |
Anwendungen
-
ibaLogic
-
Systemkopplung
-
SIMATIC S7
-
SIMATIC TDC
-
SIMADYN D
