Dieser Modus dient zum Lesen von bis zu 28 Real-Werten und 32 Digitalsignalen am PROFIBUS (OUT 120 Bytes) von einer SIMATIC S7-SPS als PROFIBUS-Master. Aufgrund der Beschränkungen des S7-Real-Datentyps können nur 28 Werte übertragen werden.

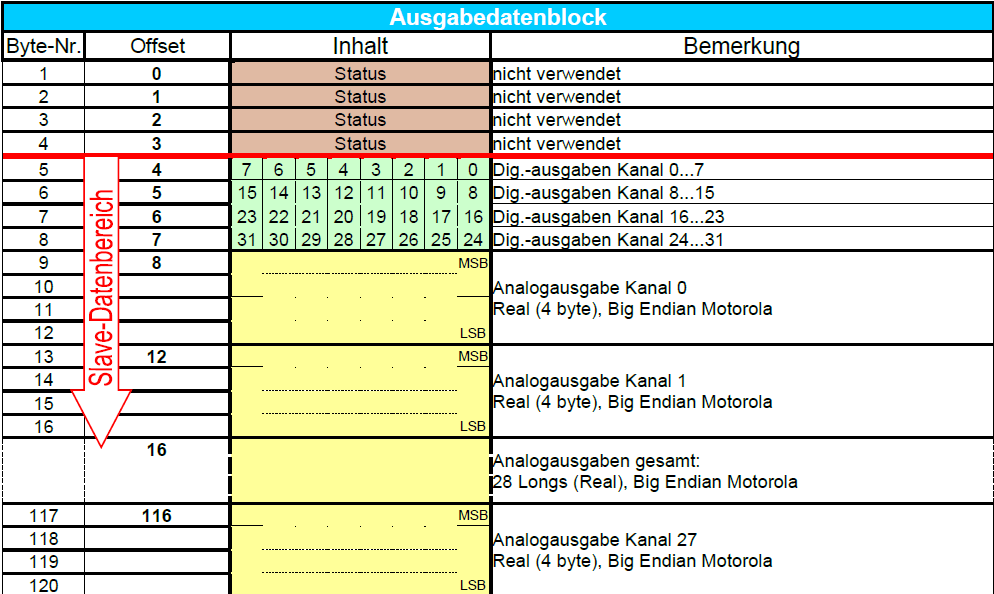

Ausgabedaten
Eingabedaten
Keine Eingaben
GSD-Datei
|
GSD-Dateiname |
Bemerkung |
|---|---|
|
ibaF04n4.gsd |
Übertragung in einem Block mit SFC (S7-400) |
|
ibaF04n3.gsd |
Übertragung in vier Blöcken mit SFC (S7-300) |
|
iba_0F04.gsd |
Übertragung als Doppelwort (S7-300/400) |
Anwendungen
-
ibaPDA
-
ibaLogic
-
Systemkopplung
-
SIMATIC S7
-
SIMATIC TDC
-
SIMADYN D
