Informationen zu den Einstellungen im Register Allgemein finden Sie in Kapitel Modul Aktiver Slave.

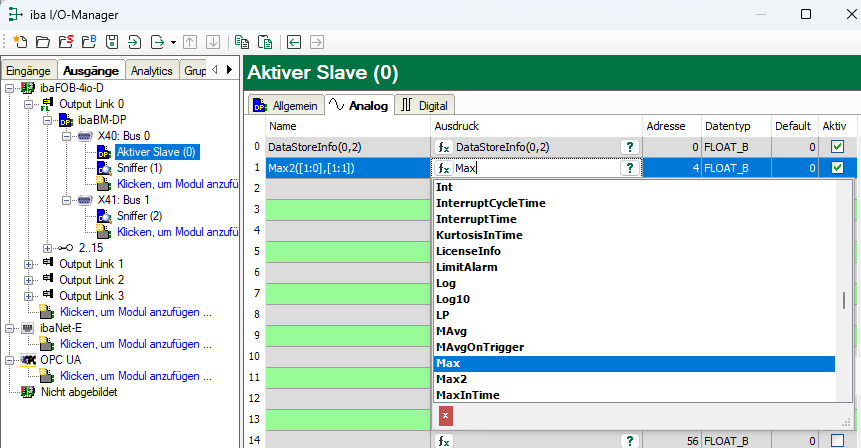

Ausgeben von Analogwerten
Definieren Sie im Register Analog die Analogwerte, die Sie ausgeben wollen.
Name
Sie können einen Signalnamen eingeben und zusätzlich zwei Kommentare, wenn Sie auf
das Symbol
im Feld Name klicken.
Ausdruck
Geben Sie hier einen Ausdruck ein, der das auszugebende Signal definiert. Die Intellisense-Funktion gibt Ihnen automatische Unterstützung beim Erstellen des Ausdrucks.

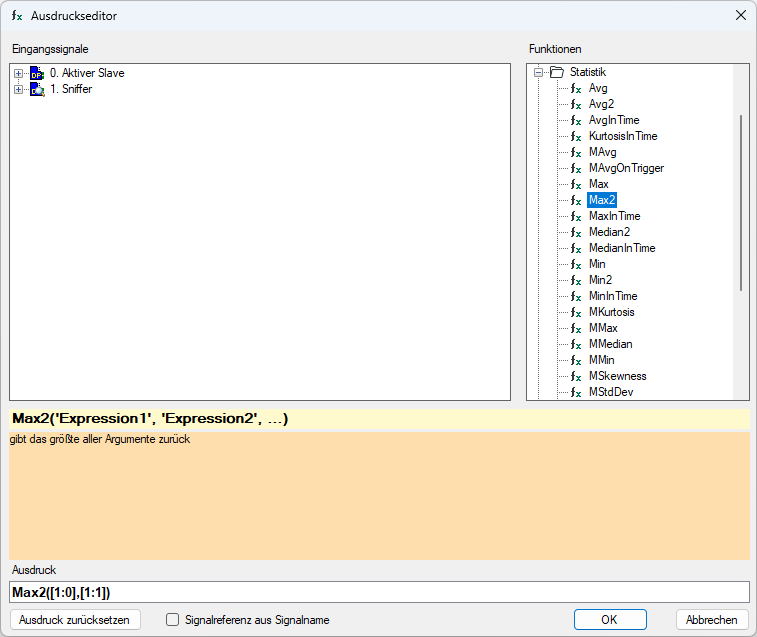

Wahlweise können Sie auch durch Tippen auf das Symbol
den Ausdruckseditor öffnen, um den gewünschten Ausdruck zu erstellen.
Andere Dokumentation |
|
|---|---|
 |
Weitere Informationen zur Funktion des Ausdruckseditors und zu den verwendbaren Funktionen siehe Handbuch "ibaPDA". |
Adresse
Die Byte-Adresse des Signals innerhalb des Eingangsdatenbereichs des Slaves. Der Adressbereich beginnt jeweils mit der Adresse 0.
Datentyp
Datentyp des Signals, siehe Tabelle in Kapitel Sniffer – Register Analog.
Default
Eingabe des Default-Werts. Diese Spalte ist nur sichtbar bei aktivierten Default-Werten, siehe Kapitel Ausgänge für Gerätemodul ibaBM-DP.
Aktiv
Aktivieren Sie hier das Signal, wenn es ausgegeben werden soll.

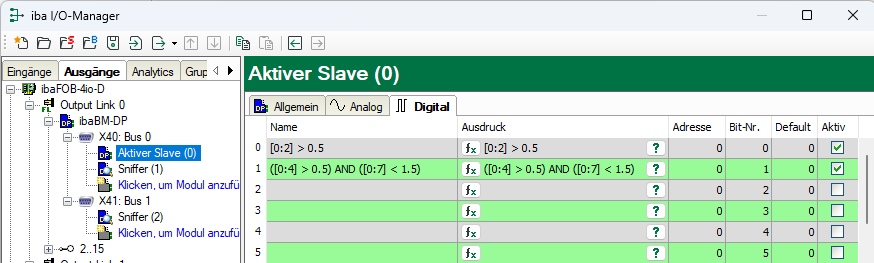

Ausgeben von Digitalwerten
Definieren Sie Digitalwerte, die Sie ausgeben wollen im Register Digital.
Die Vorgehensweise ist identisch zu den Analogwerten. Zusätzlich zur Spalte Adresse gibt es noch die Spalte Bit-Nr., in der die Bit-Adresse des auszugebenden Signals innerhalb des Adress-Bytes definiert wird.
Hinweis |
|
|---|---|
 |
Sollten verschiedene Analogsignale und/oder Digitalsignale eines Slaves auf der gleichen Adresse projektiert sein, wird eine Fehlermeldung bei der Validierung der IO-Konfiguration ausgegeben. |
