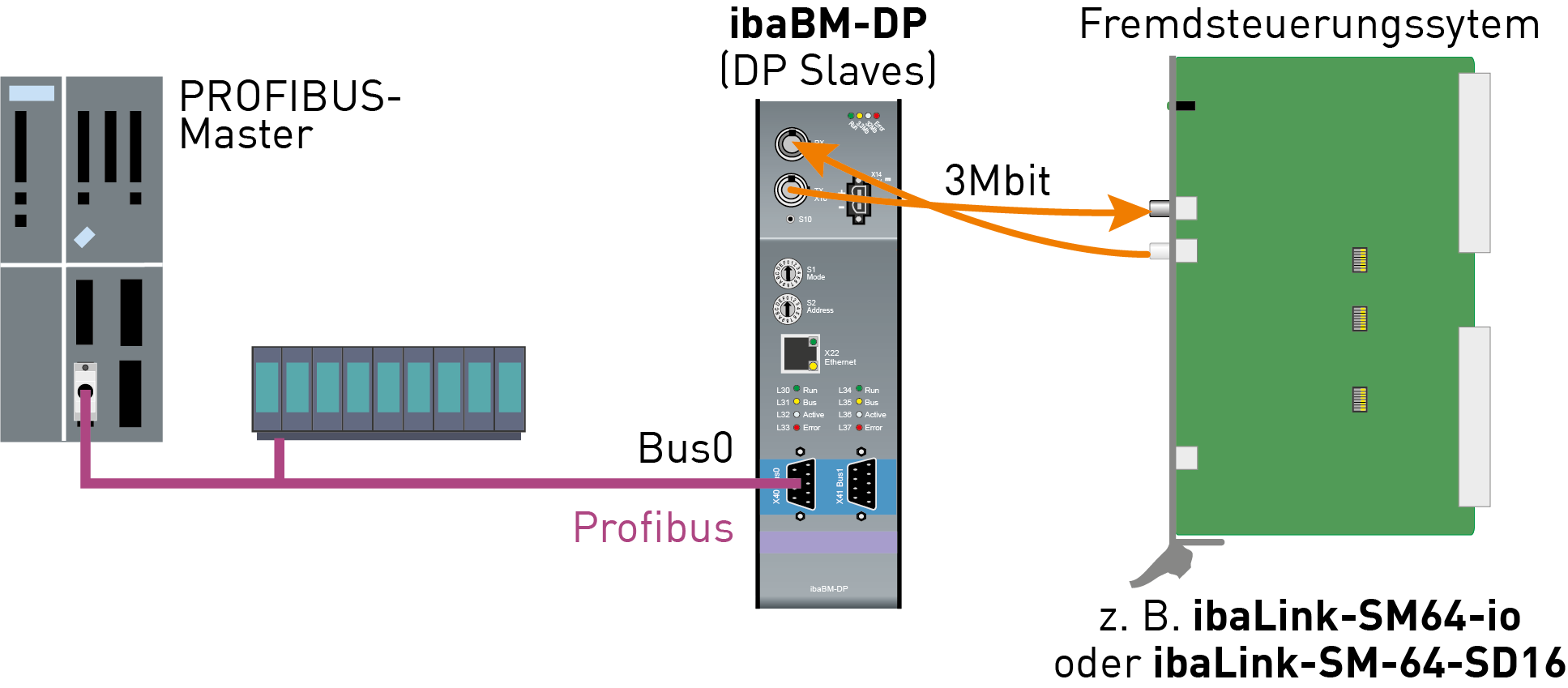

Die oben dargestellte Topologie ist eine typische Konfiguration für eine Systemkopplung. Die Baugruppen ibaLink-SM64-io/-SD16 sind Schnittstellenkarten für die Steuerungssysteme Simatic S5, Simadyn D oder Simicro MMC. Die Baugruppen haben eine ibaNet 3Mbit Lichtwellenleiter-Schnittstelle.

Die Daten aus der ibaNet 3Mbit Schnittstelle werden auf 2 konfigurierbare PROFIBUS-Slaves abgebildet, so dass ein bidirektionaler Datenaustausch möglich ist.

Die Konfiguration der Slaves erfolgt über die Web-Dialoge des ibaBM-DP. Für den Betrieb dieser Systemkopplung ist kein ibaPDA erforderlich.

Weitere Erläuterungen zum Kompatibilitätsmodus 3Mbit finden Sie in Kapitel Kompatibilitätsmodus 3Mbit (DP-64-Modus).
