Die folgende Beschreibung bezieht sich auf ibaPDA Version v6.32.0 oder höher. Verwenden Sie ältere ibaPDA-Versionen, siehe Kapitel Kompatibilitätsmodus 3Mbit mit älteren Gerätemodulen.

1. Wählen Sie im I/O-Manager die richtige ibaFOB-D-Karte aus und markieren Sie den Link, an dem ibaBM-DP angeschlossen ist.

2. Klicken Sie mit der rechten Maustaste auf den Link und wählen Autom. Erkennung aus.

   Das Gerät mit dem eingestellten Kompatibilitätsmodus 3Mbit (Drehschalter S1 = 0 und S2 = 0) wird automatisch erkannt und im Modulbaum als "ibaBM-DP-64" angezeigt.

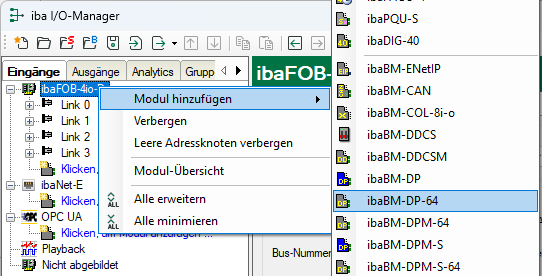

3. Alternativ können Sie das Modul "ibaBM-DP-64" auch manuell hinzufügen, indem Sie über das Kontextmenu Modul hinzufügen – ibaBM-DP-64 auswählen.

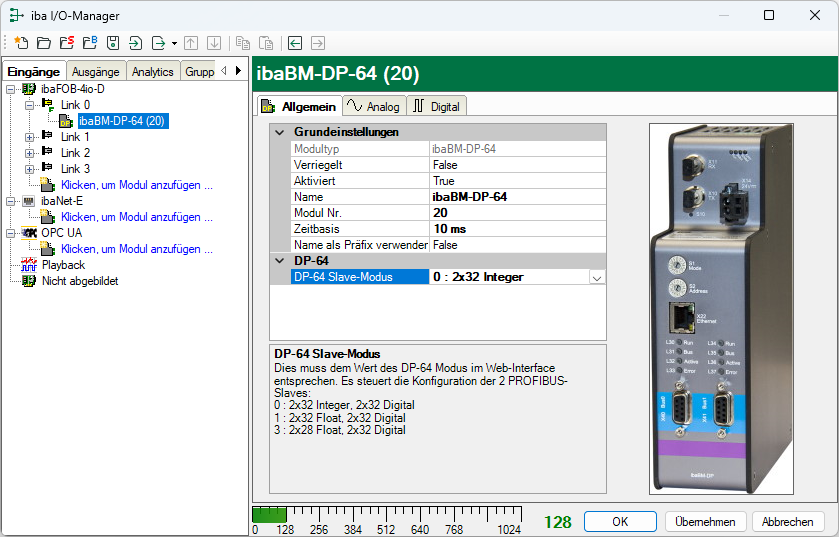

4. Wählen Sie im Register Allgemein im Feld DP-64 den Modus aus.

   Der Modus muss dem im Webinterface eingestellten Modus entsprechen.

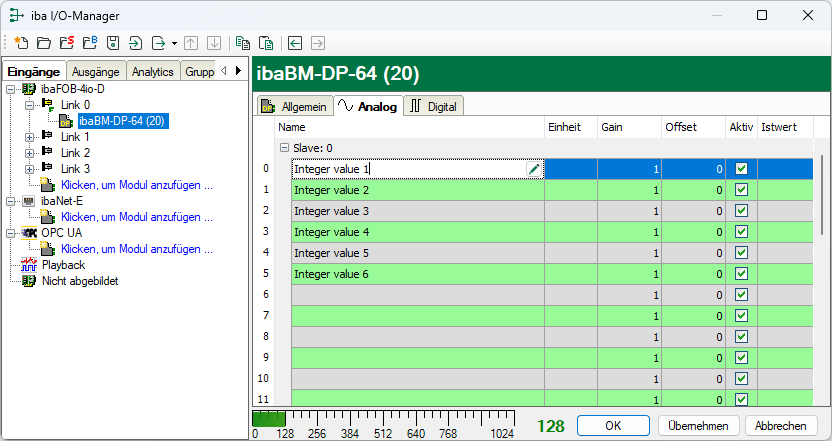

5. Tragen Sie im Register Analog der Reihe nach die Signale ein, die aufgezeichnet werden sollen.

   Geben Sie dabei jedem Signal eine Bezeichnung (Spalte Name) und tragen Sie ggf. die physikalische Einheit in der Spalte Einheit ein. Stellen Sie ggf. auch die Werte in den Spalten Gain und Offset für alle Signale ein.







6. Verfahren Sie für die Digitalsignale im Register Digital entsprechend, wobei hier nur der Signalname anzugeben ist.
