Hinweis |
|
|---|---|
 |
Die folgende Beschreibung bezieht sich auf die Verwendung des ibaBM-DP im 32Mbit Flex-Modus. Der Redundanzmodus kann auch im Kompatibilitätsmodus 32Mbit genutzt werden (sowohl mit ibaBM-DPM-S als auch ibaBM-DP Gerätemodul). Berücksichtigen Sie hierzu die allgemeinen Hinweise zum Kompatibilitätsmodus 32Mbit in Kapitel Hinweise zum Kompatibilitätsmodus 32Mbit. |
-
Schließen Sie ibaBM-DP wie üblich an einen freien Link einer ibaFOB-D-Eingangskarte an.
-
Im I/O-Manager fügen Sie an dem entsprechenden Link ein Gerätemodul "ibaBM-DP" ein.
-

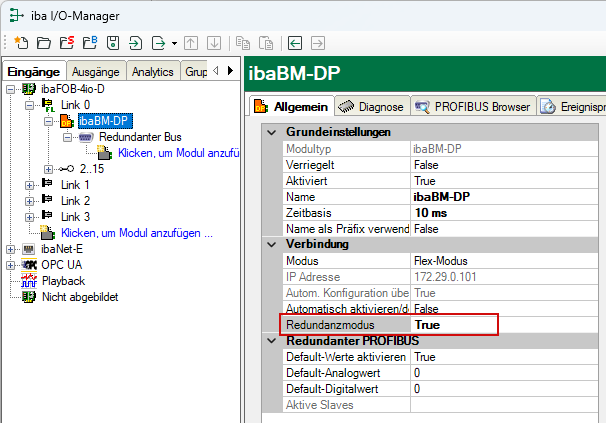

Im Register Allgemein setzen Sie den Redundanzmodus auf TRUE.
Der damit eingeschaltete Redundanzmodus wird durch ein nun orange gefärbtes Symbol
des Gerätemoduls angezeigt.
Da beim redundanten PROFIBUS die beiden Bussysteme 0 und 1 parallel betrieben werden, gibt es im Register Allgemein nur noch Einstellungen für den "Redundanten PROFIBUS".
Im Modulbaum links wird auch lediglich ein gemeinsamer redundanter Bus dargestellt.
Hinweis
Im Redundanzmodus sind etliche Request-Module nicht verwendbar: Die Module "FM458 Request", "TDC Request", "Bachmann M1 Request" sowie die ibaCom-L2B kompatiblen Module "S7 Request" und "S7 Request Dig512" werden im Redundanzmodus automatisch deaktiviert.
