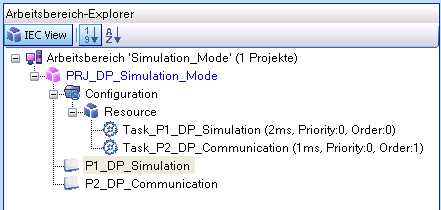

Das ibaLogic-Projekt (ibaLogic V5) besteht aus zwei Programmen:

• P1_DP_Simulation:

  Hier werden die Daten vom DP-Master ausgewertet und die Antwortdaten an den DP-Master erzeugt. Die Daten werden als Arrays mit 244 Bytes mit dem Programm P2_DP_Communication ausgetauscht. Folgende Aufgaben werden ausgeführt:

  • Definition der zu simulierenden Slaves

  • Konvertierung der Empfangsdaten (Arrays) in die Slave-spezifischen Datenstrukturen (siehe Tabelle oben).

  • Bearbeiten der empfangenen Werte und Generierung der zu sendenden Daten (Simulation)

  • Zusammenfassen und Konvertierung der zu sendenden Datenstrukturen in die 244-Byte-Arrays zur Übergabe.

• P2_DP_Communication:

  Hier wird der TCP/IP Verkehr mit ibaBM-DP abgewickelt. Die Nutzdaten werden nacheinander bearbeitet, d. h. es werden die Header hinzugefügt und nacheinander per TCP/IP an ibaBM-DP gesendet. Folgende Funktionen werden ausgeführt:

  • Ablaufsteuerung für Senden und Empfangen der TCP/IP-Telegramme

  • Auswahl der Sendedaten pro Slave

  • Aufruf des Makros Senden/Empfangen

    Im Makro werden Header vor dem Senden hinzugefügt und nach dem Empfangen ausgewertet und entfernt.

  • Das Empfangstelegramm wird in das Slave-spezifische Datenarray kopiert.
