In der Diagnose wird angezeigt, dass ibaBM-DP im Redundanzmodus läuft. In der obersten Zeile Status im Register Diagnose wird der aktuelle Betriebszustand des Geräts ausgegeben. Im Redundanzmodus steht hier die Meldung:

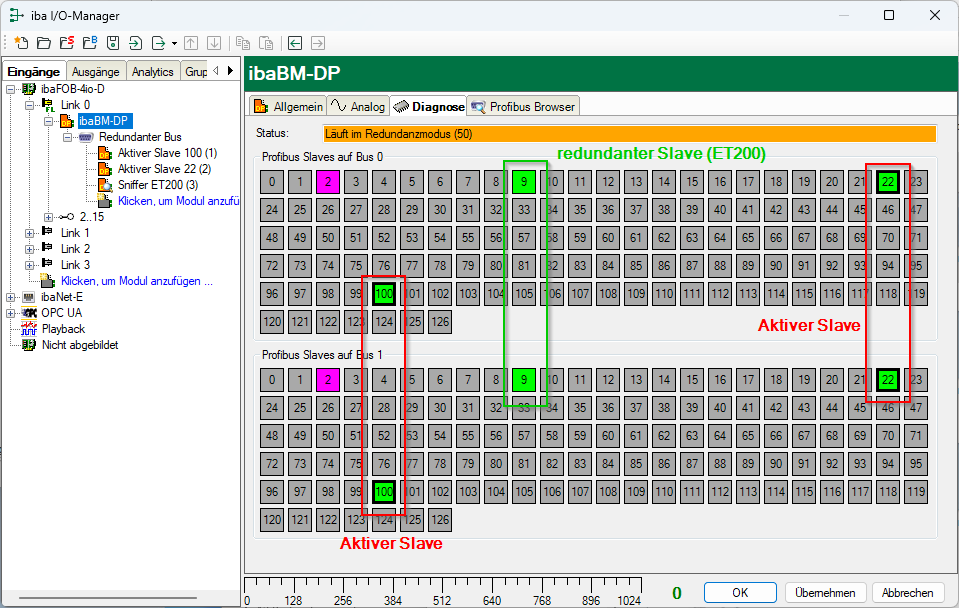

Im Beispiel unten wurden mit Hilfe von zwei Modulen vom Typ "Aktiver Slave" Slaves mit den Adressen 22 und 100 erzeugt. Ein Blick auf die Diagnose zeigt, dass die beiden Slaves jeweils auf beiden Bus-Systemen erzeugt wurden (dicke Umrandung signalisiert, dass dieser Slave dem angewählten ibaBM-DP-Gerät zugeordnet ist). Zusätzlich ist ein "externer" Slave, in diesem Fall eine ET200-Station mit der Adresse 9 zu sehen. In der Farbe Magenta dargestellt ist auf beiden Bus-Systemen der Master mit der Adresse 2 (jeweils eine S7-400H CPU).
