Wenn ein ibaBM-DPM-S-Gerät durch ein ibaBM-DP-Gerät ersetzt wird, kann es von Vorteil sein, dass das Gerätemodul "ibaBM-DPM-S" im I/O-Manager nicht weiterverwendet wird, sondern durch ein "ibaBM-DP"-Gerätemodul ersetzt wird.
Der Vorteil des "ibaBM-DP"-Gerätemoduls liegt darin, dass für Bus0 und Bus1 jeweils eigene Knoten existieren. Für jeden Bus gibt es eigene Module, wie Sniffer, aktiver Slave, Dig512 Sniffer. Die Projektierung der Signale ist so übersichtlicher.
Darüber hinaus sind Funktionen wie die Anzeige der Busspannungen und das Ereignisprotokoll nur mit dem "ibaBM-DP"-Gerätemodul nutzbar.
Hinweise zur Projektierung im I/O-Manager von ibaPDA

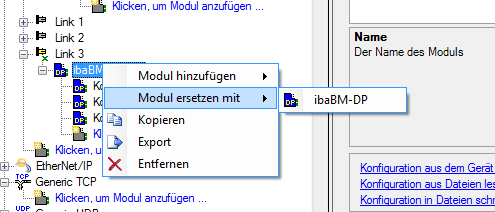

Klicken Sie mit der rechten Maustaste auf das vorhandene Gerätemodul "ibaBM-DPM-S" und wählen Modul ersetzen mit ibaBM-DP aus.
Im Modulbaum wird automatisch ein Gerätemodul "ibaBM-DP" erzeugt. Unter dem Gerätemodul "ibaBM-DPM-S" bestehende Module werden automatisch dem richtigen Bus-Knoten Bus0/Bus1 zugeordnet. Module, die Signale von beiden Bussen enthalten, werden automatisch aufgeteilt. Beispielsweise entstehen 2 Sniffermodule für Bus0 und Bus1, wenn Signale auf beiden Bussen vorhanden sind. Gleiches gilt für Dig512-Sniffermodule. Für jeden im ibaBM-DPM-S-Gerät projektierten aktiven Slave wird ein eigenes Modul "Aktiver Slave" unter dem entsprechenden Busknoten angelegt.
Prüfen Sie nach dem Ersetzen, ob im "ibaBM-DP"-Gerätemodul der in Ihrem Anwendungsfall richtige Modus eingestellt ist. Bei einer FOB-io Karte (bidirektional) ist im Gerätemodul der Flex-Modus eingestellt. Bei einer FOB-i Karte (unidirektional) ist der Kompatibilitätsmodus 32Mbit eingestellt.
Beispiel: Vorherige Konfiguration in ibaBM-DPM-S
Unter dem "ibaBM-DPM-S"-Modul ist ein Sniffermodul konfiguriert. Im Register Allgemein sind auf Bus 0 und Bus 1 jeweils aktive Slaves konfiguriert. In den Registern Analog und Digital sind jeweils Signale auf Bus 0 und Bus 1 vorhanden.

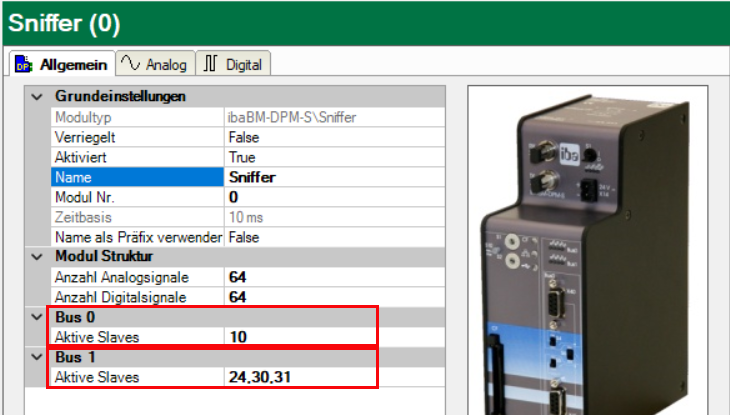

Konfigurierte aktive Slaves im Sniffermodul von ibaBM-DPM-S

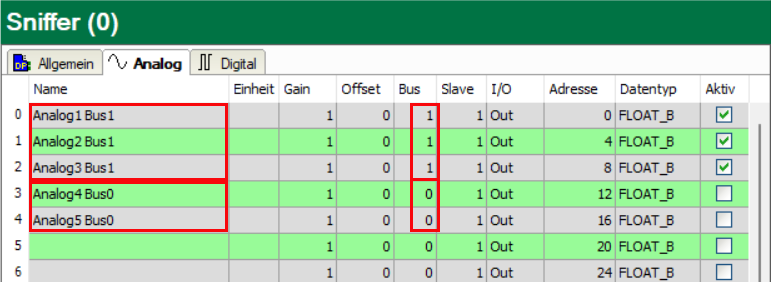

Analoge Signale im Sniffermodul von ibaBM-DPM-S

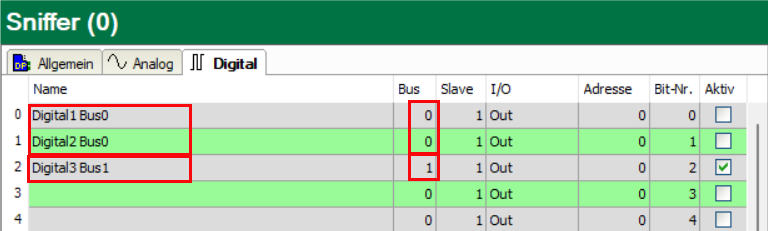

Digitale Signale im Sniffermodul von ibaBM-DPM-S

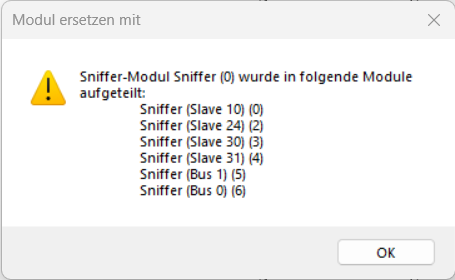

Nachdem die Funktion Modul ersetzen mit ibaBM-DP ausgewählt wurde, erscheint eine Meldung, welche Module angelegt werden:

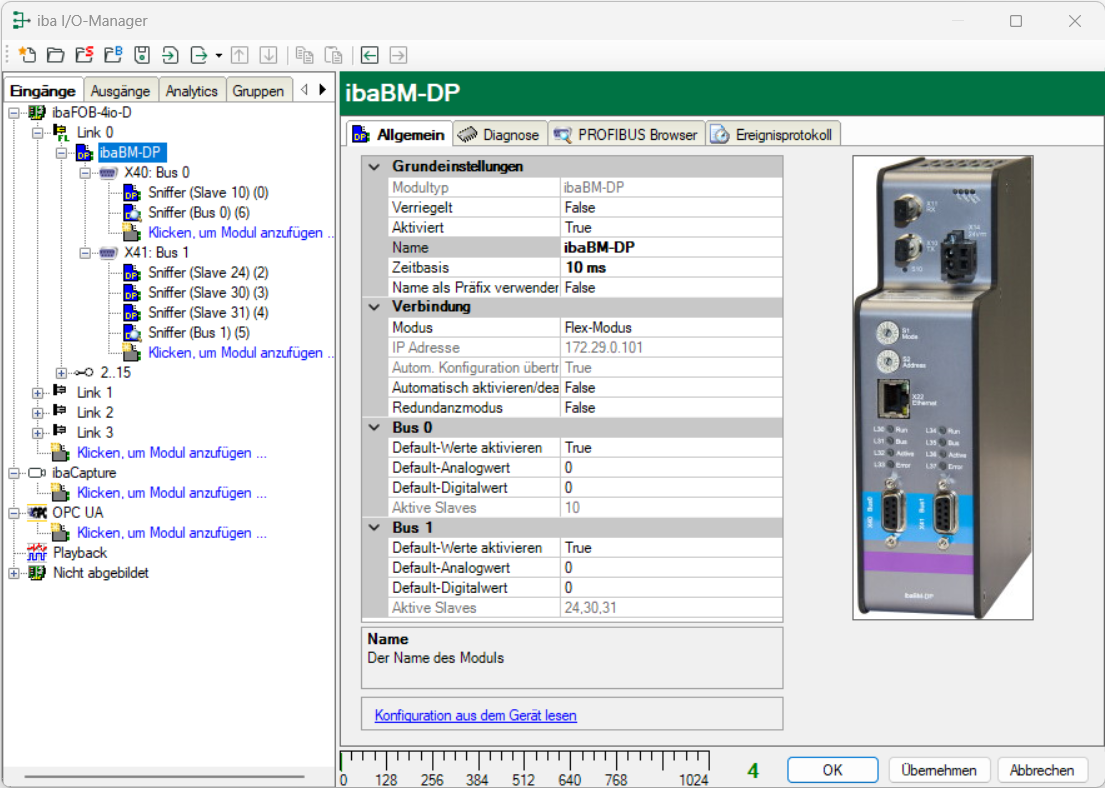

Neue Konfiguration mit ibaBM-DP-Modul
Es werden unter jedem Bus Module für die aktiven Slaves (
) angelegt, für jeden aktiven Slave ein Modul unter dem jeweiligen Busknoten. Die
Bezeichnung des Moduls "Sniffer …" wird aus der alten Konfiguration übernommen, da
die aktiven Slaves im Modul "Sniffer" konfiguriert waren. Die Bezeichnung kann nachträglich
verändert werden.
Unter jedem Bus wird jeweils ein Sniffermodul (
) angelegt. In den Registern Analog und Digital werden die vorher konfigurierten Signale übernommen.

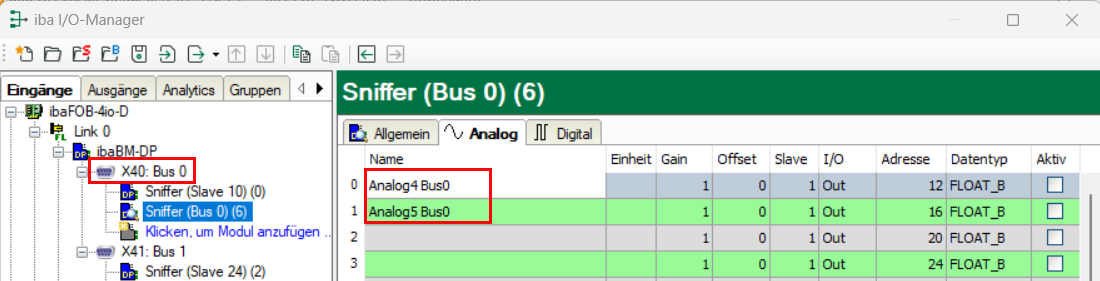

Analoge Signale auf Bus0

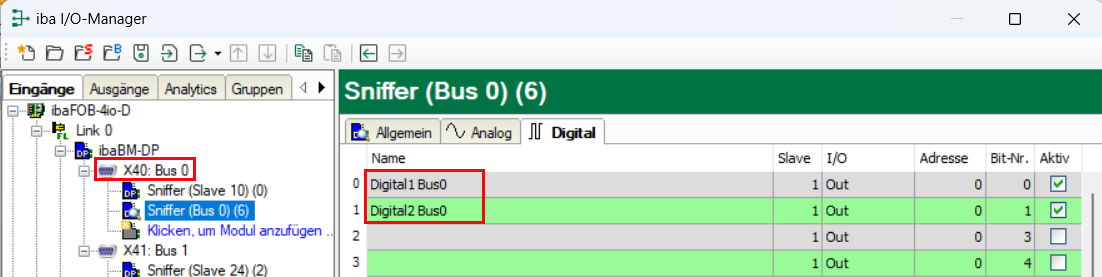

Digitale Signale auf Bus0

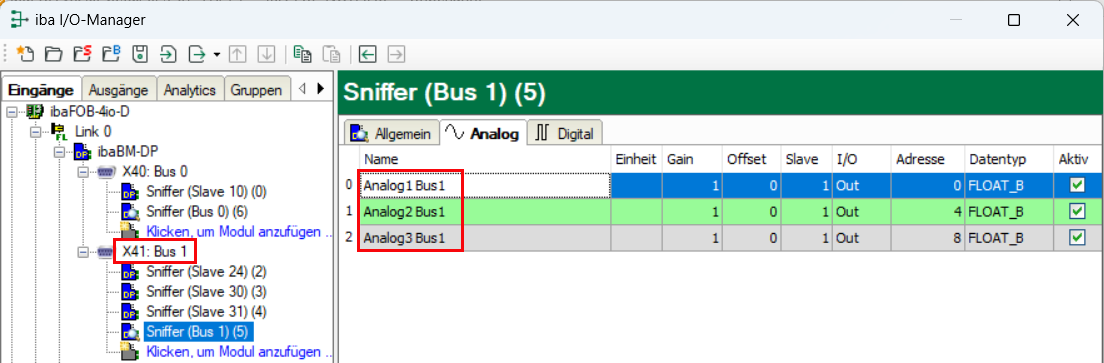

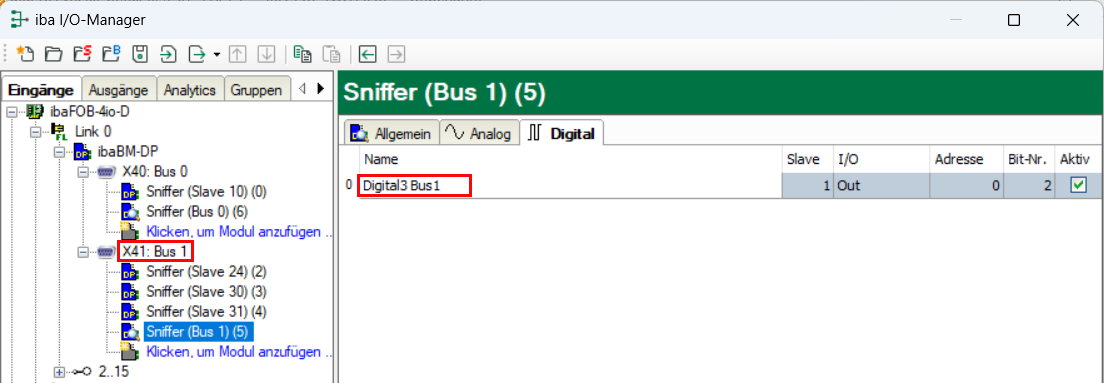

Analoge Signale auf Bus1
Digitale Signale auf Bus1
