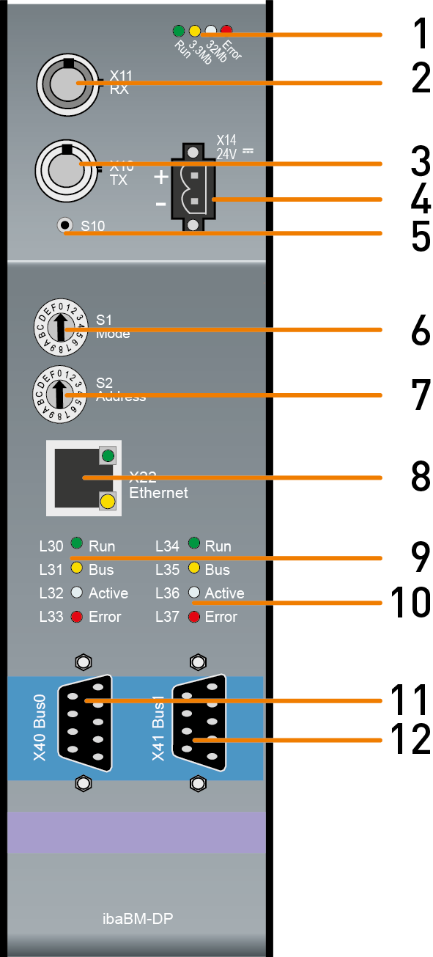

Vorderansicht
|
1 |
Betriebszustandsanzeige |
7 |
Drehschalter S2 |
|
2 |
LWL-Eingang (RX) X11 |
8 |
Ethernet-Anschluss X22 |
|
3 |
LWL-Ausgang (TX) X10 |
9 |
PROFIBUS Status-LEDs Bus0 |
|
4 |
Spannungsversorgung X14 |
10 |
PROFIBUS Status-LEDs Bus1 |
|
5 |
Taster S10 |
11 |
DP-Anschluss X40 Bus0 |
|
6 |
Drehschalter S1 |
12 |
DP-Anschluss X41 Bus1 |

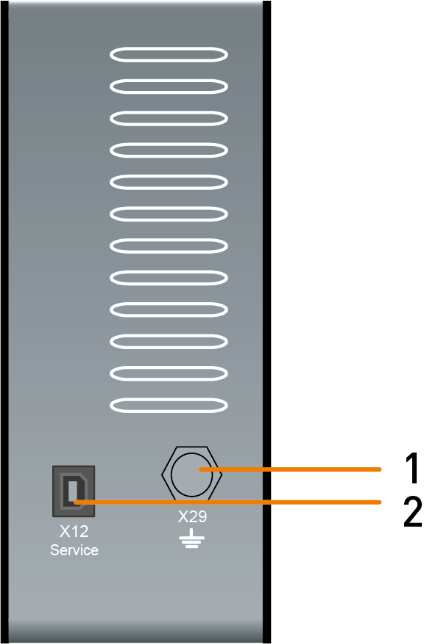

Bodenansicht
|
1 |
Erdungsschraube X29 |
|
2 |
USB-Schnittstelle X12 (nur für Servicezwecke) |
