Das Ereignisprotokoll kann im 32Mbit Flex-Modus sowie im Kompatibilitätsmodus 32Mbit genutzt werden. Im 32Mbit Flex-Modus erfolgt die Übermittlung der Ereignisse über die Ethernet-Kommunikation, die parallel zur Messdatenerfassung über die LWL-Anbindung läuft. Im Kompatibilitätsmodus 32Mbit wird die Ethernet-Schnittstelle genutzt.

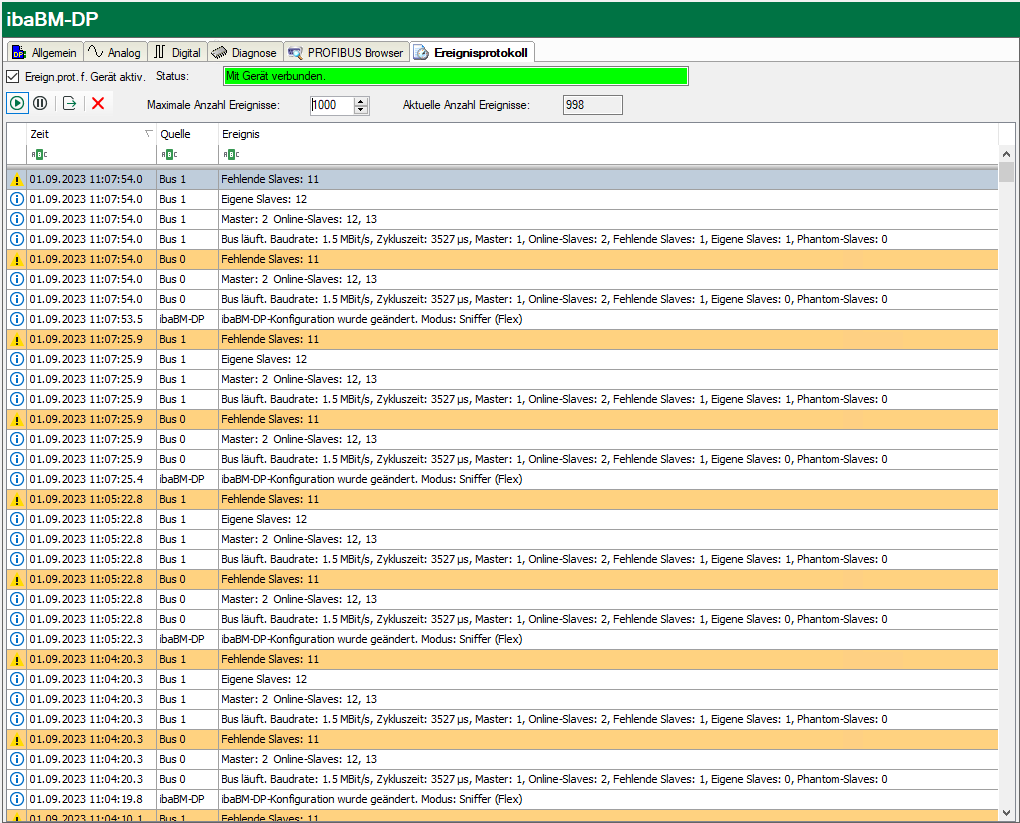

Im Ereignisprotokoll werden in Listenform von ibaBM-DP erkannte Zustandsänderungen am PROFIBUS dokumentiert. Das Ereignisprotokoll findet sich im I/O-Manager: Markieren Sie das Gerät ibaBM-DP im Schnittstellenbaum. Auf der rechten Seite finden Sie nun das Register "Ereignisprotokoll".

Folgende Einstellungen und Bedienungen sind möglich:

Ereignisprotokoll für Gerät aktivieren

Hierüber aktivieren Sie das Ereignisprotokoll für das Gerät. Das Ereignisprotokoll muss für jedes Gerät einzeln aktiviert werden.

Status

Hier wird der Status der Verbindung zwischen ibaPDA und ibaBM-DP für das Lesen der Ereignisse angezeigt.

Aktualisierung

  • Bei gedrücktem Knopf wird die Liste der Ereignisse fortlaufend automatisch aktualisiert.

  • Über den Knopf wird die automatische Aktualisierung angehalten.

Export

Einen Export der Ereignisse als *.tsv Datei (Trennzeichen Tabulator) können Sie über den Knopf durchführen.

Maximale Anzahl der Ereignisse

Hier stellen Sie die Anzahl der maximal gespeicherten Ereignisse ein (100 – 100.000).

Aktuelle Anzahl der Ereignisse

Die aktuell gespeicherte Anzahl der Ereignisse.

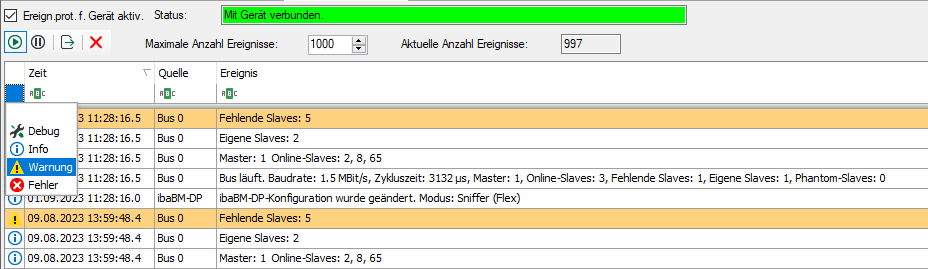

Ergebnisse filtern

Die Liste der Ereignisse lässt sich benutzerdefiniert filtern. Hierzu geben Sie in der obersten Zeile im gewünschten Feld den gesuchten Filtertext ein. Alle Ereignisse, die den eingegebenen Suchtext enthalten, werden angezeigt. Das Symbol in der ersten Spalte zeigt den Typ des Ereignisses an. Zur Filterung nach Typen wählen Sie in der Filterzeile das entsprechende Symbol aus.
