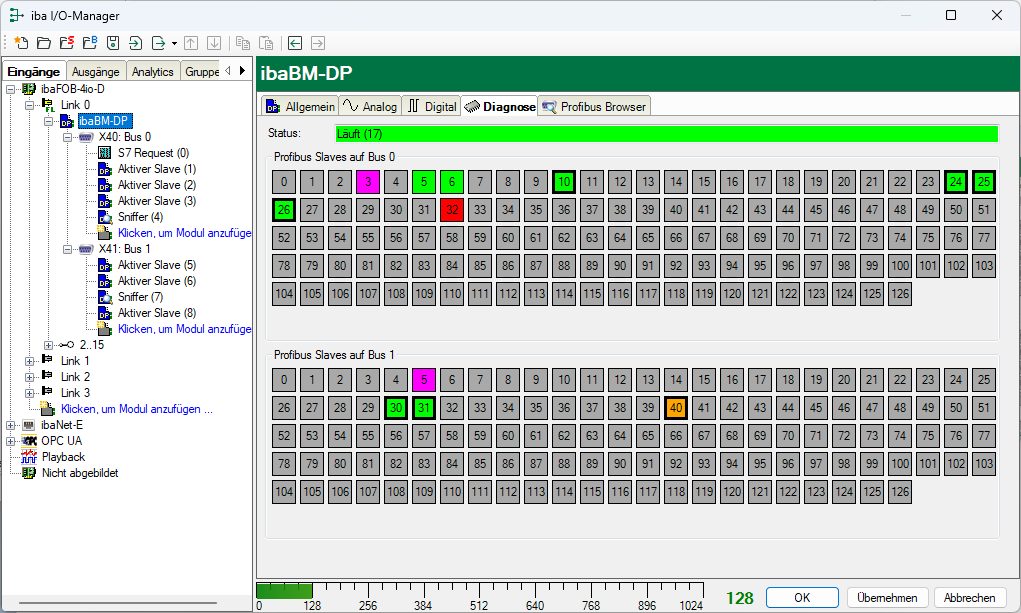

Im Register "Diagnose" eines ibaBM-DP im I/O-Manager von ibaPDA wird der Betriebszustand für Bus 0/1 und alle vorhandenen Teilnehmer dargestellt.

Die verschiedenen Zustände der Slaves werden mit unterschiedlichen Farben dargestellt:

Farbe		Zustand	Bemerkung
Grün		OK	Der Slave ist auf dem Bus vorhanden und wird von einem Master angesprochen.
Rot		Fehlt	Der Slave ist bei einem Master konfiguriert aber nicht auf dem Bus vorhanden. Dieser Zustand führt zu einem Busfehler im zugehörigen Master.
Orange		Phantom	Der Slave ist am Bus vorhanden, aber auf keinem Master konfiguriert.
Grau		Nicht aktiv
Magenta		Master	Das ist ein Master.
breiter Rand			Aktiver Slave auf dem ibaBM-DP-Gerät

Zusätzlich unterstützt das Gerät eine Kollisionserkennung. Bevor ibaBM-DP eigene aktive Slaves aktiviert, prüft das Gerät zunächst, ob auf dem Bus bereits Slaves mit der gleichen Nummer vorhanden sind. Wenn ein Slave mit gleicher Nummer bereits vorhanden ist, dann wird der eigene Slave nicht aktiviert.

Hinweis
	Ein kollisionsgefährdeter Slave wird in der Busübersicht blinkend angezeigt. Bei der Validierung der IO-Konfiguration nach Klick auf <OK> oder <Übernehmen> wird eine Fehlermeldung zur erkannten Kollision angezeigt.

Der Zustand eines Slaves wird im Tooltip-Text angezeigt, wenn Sie den Cursor über einem Slave-Symbol platzieren. Durch Tippen auf ein Slave-Symbol gelangen Sie direkt in die Detail-Sicht des Slaves im PROFIBUS-Browser, siehe Kapitel Profibus-Browser.

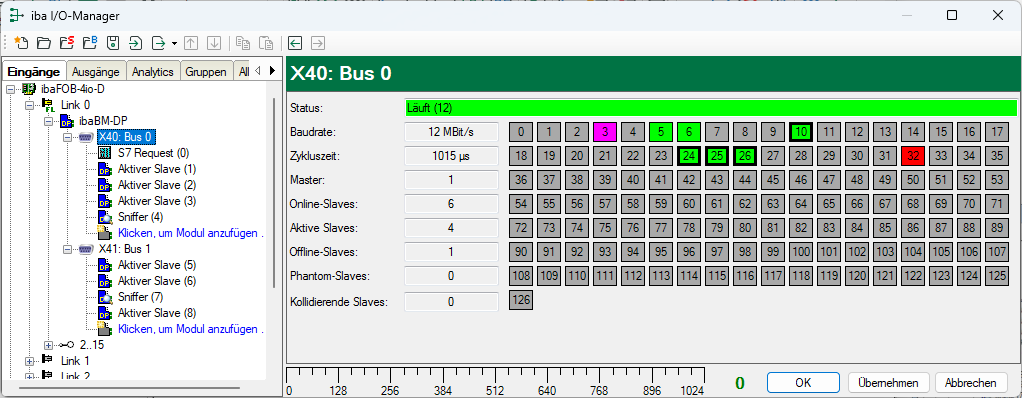

Eine detaillierte Diagnosesicht eines Busstrangs sehen Sie, wenn Sie den Busanschluss "X40: Bus 0" bzw. "X41: Bus 1" markieren. Hier wird zusätzlich die erkannte Übertragungsrate, Zykluszeit sowie die Anzahl der Master und der verschiedenen Slave-Typen angezeigt.
