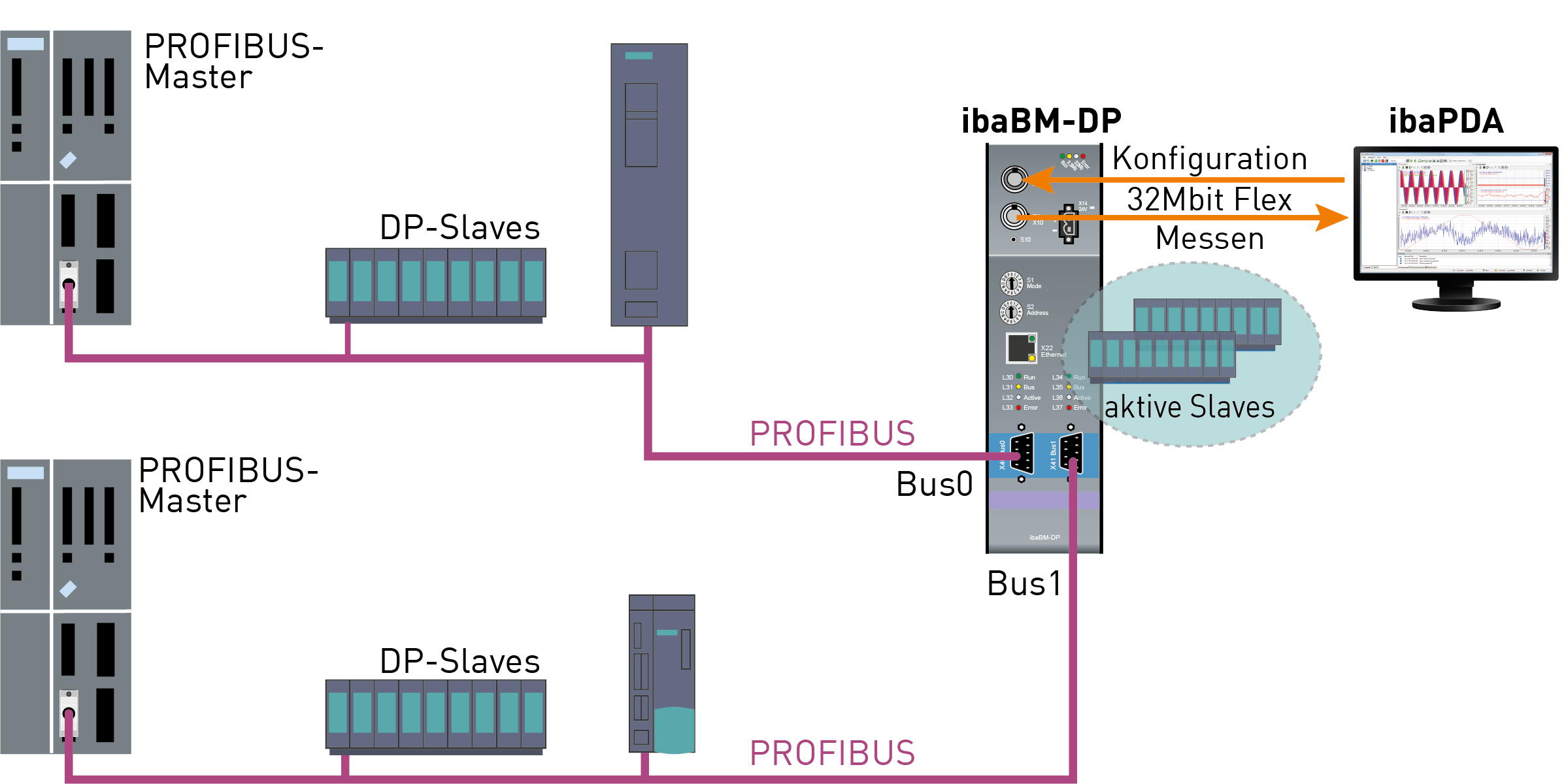

Im folgenden Beispiel ist das Gerät an zwei getrennte PROFIBUS-Stränge angeschlossen.

Per Sniffer-Funktion kann das Gerät alle Daten, die in den beiden Strängen versendet werden, erfassen. Für die Nutzung der Sniffer-Funktion muss das Gerät nicht in der Projektierung des DP-Masters berücksichtigt werden.

Gleichzeitig können im Gerät aktive Slaves konfiguriert werden, die dann gezielt vom Master mit Daten versorgt werden können. Dazu muss das Gerät über die GSD-Datei in der Konfiguration des DP-Masters enthalten sein. Die Slaves (bis zu 8) können beliebig auf beide DP-Stränge verteilt werden.

ibaBM-DP ist per bidirektionalem LWL-Kabel mit dem ibaPDA-System (ibaFOB-D-Karte) verbunden. Die Konfiguration und die erfassten Daten werden hierüber zwischen ibaPDA und ibaBM-DP ausgetauscht.
