Aktiver Bus

Im Redundanzmodus entscheidet ibaBM-DP selbstständig individuell für jeden Slave, auf welchem Bus die gerade gültige Information gesendet wird.

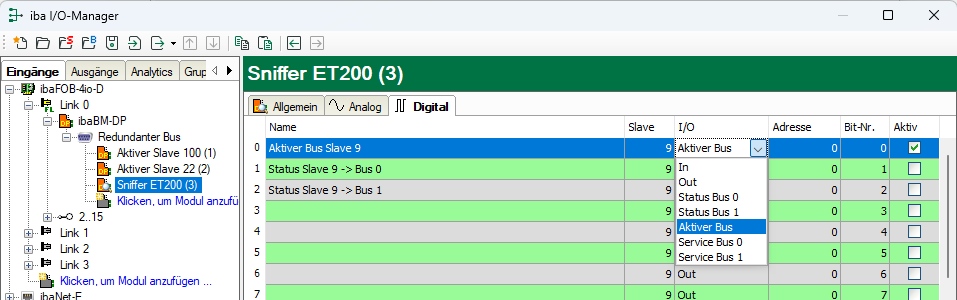

Über den zusätzlichen I/O-Typ "Aktiver Bus" bei den Digitalsignalen steht Ihnen die Information zur Verfügung, über welchen Bus die Signale eines bestimmten Slaves gerade von ibaBM-DP erfasst werden.

Weitere Informationen zum I/O-Typ "Aktiver Bus" finden Sie in Kapitel Sniffer – Register Digital.

Über die Angabe in der Spalte Slave stellen Sie ein, für welchen Slave Sie die Information des aktuell gültigen Busses abrufen wollen.
Status Bus 0/1

Generell ist bei den Analog- und Digitalsignalen im Redundanzmodus aufgrund der Funktionsweise von ibaBM-DP kein Einstellen des Bussystems erforderlich.

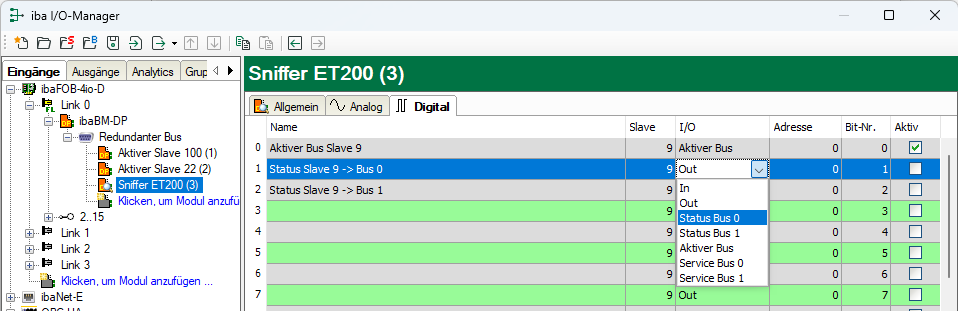

Eine Ausnahme stellt das Signal mit dem I/O-Typ "Status" dar. Hier muss es möglich sein, den Bus 0 bzw. 1 zu adressieren um gezielt den Status abfragen zu können.

Da im Redundanzmodus keine Spalte für das Bus-System existiert, erscheinen hier die I/O-Typen "Status Bus 0" und "Status Bus 1".
