In Abhängigkeit von der Art der zu verarbeitenden Analogwerte, Integer oder Real, muss auf dem Gerät ibaBM-DP für die bidirektionale Betriebsart der Modus 8, 9 oder B eingestellt werden. Die Hinweise für die Projektierung der Ausgänge in ibaPDA (ab Schritt 4) gelten auch für den Fall, dass Sie den Modus 5, 6 oder 7 verwenden, um z. B. ausschließlich Daten von ibaPDA an einen Master zu übertragen.
Weitere Informationen siehe Kapitel Settings.
-
Projektieren Sie in der PROFIBUS-Konfiguration des Masters eine passende GSD-Datei.
-

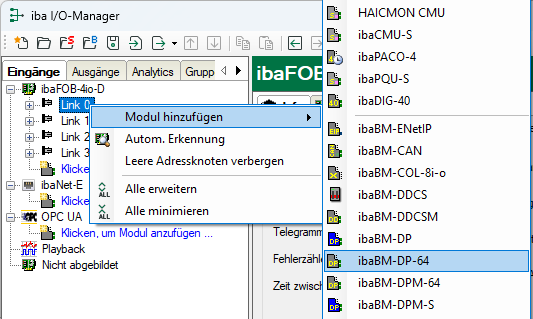

Fügen Sie in ibaPDA I/O-Manager am Link der entsprechenden ibaFOB-Karte ein Modul "ibaBM-DP-64" hinzu.
-
Stellen Sie danach im Register Allgemein den "DP-64 Slave-Modus" ein.
Hinweis
Der am Gerät über das Webinterface eingestellte Modus muss mit dem in ibaPDA eingestellten Modus übereinstimmen.
Geräte-Modus
DP-64 Slave-Modus (ibaPDA I/O-Manager)
8
0 (2 x 32 integer)
9
1 (2 x 32 float)
B
3 (2 x 28 float)
-

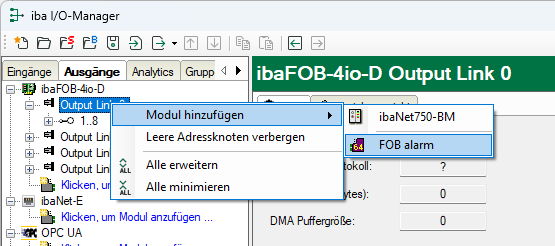

Fügen Sie im Bereich Ausgänge im I/O-Manager am entsprechenden Ausgangslink ein "FOB alarm"-Modul hinzu.
-

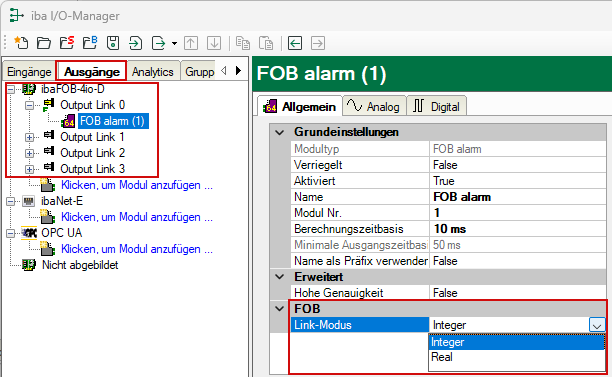

Stellen Sie im Register Allgemein dieses Moduls den "Link-Modus" auf das korrekte Datenformat "Integer" oder "Real" ein.
Geräte-Modus
Link-Modus
8
Integer
9
Real
B
Real
-
Tragen Sie die Daten, die geschrieben werden sollen, in die Tabellen Analog bzw. Digital ein.
