Der Zugriff auf mehrere Antriebe erfolgt über ein oder mehrere NDBU-95-Geräte (DDCS Branching Unit). Pro NDBU-95 können 8 Antriebe angeschlossen werden. Eine Kaskadierung von max. 16 NDBU-95 ist möglich.
Das Gerät ibaBM-DDCS wird an den Port MSTR der NDBU-95 mit einer bidirektionalen LWL-Verbindung angeschlossen werden.
Hinweis |
|
|---|---|
 |

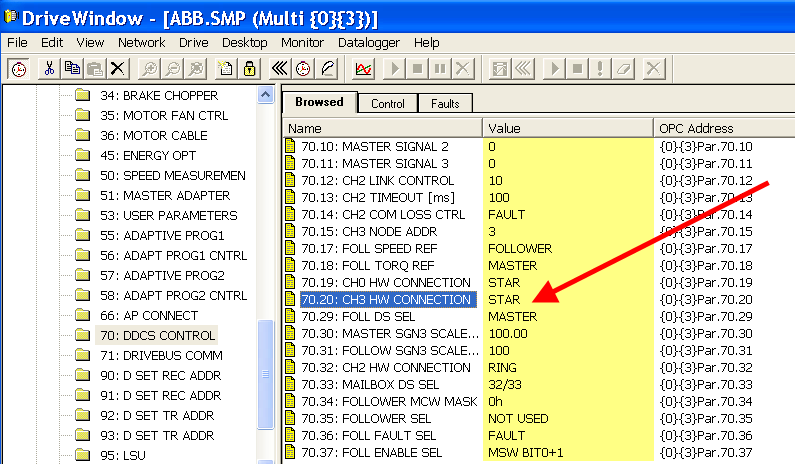

Bei der Erfassung der Parameter in der Stern-Topologie ist unbedingt zu beachten, dass in allen angeschlossenen Antrieben der Stern-Modus eingestellt ist. Mit DriveWindow muss der Parameter "CH3 HW CONNECTION" in dem Parametersatz "DDCS Control" eines jeden Antriebs zu überprüfen und ggf. auf "STAR" eingestellt werden.
|

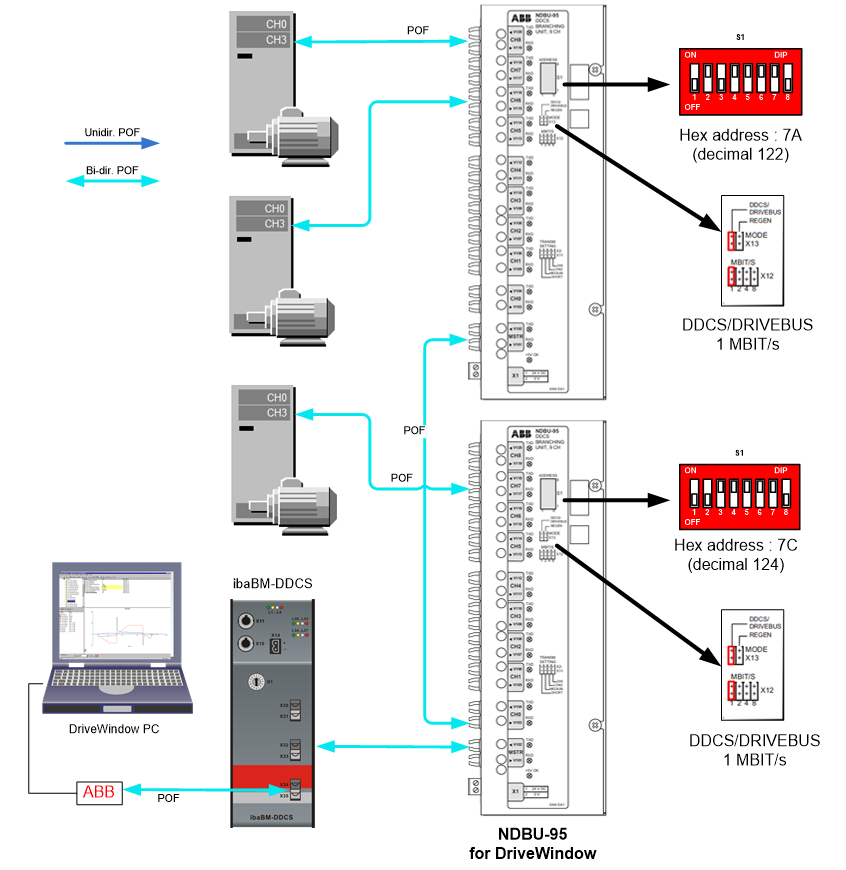

Einstellungen der Branching Unit NDBU-95
|
Adresseinstellungen (S1): Adressbereich 76 … 124 (01001100 … 01111100) = 0x4C … 0x7C Beachten Sie: Bei einer Kaskade von NDBU-95-Geräten muss jedes Gerät eine eindeutige Adresse zwischen 76 und 124 haben. Geräte mit höheren Adressen müssen in der Kaskade näher am ibaBM‑DDCS sein. Verwenden Sie nur geradzahlige Adressen |
 |
|
Betriebsartenwahl (X13): Auf DDCS/DRIVEBUS-Modus stellen. |
 |
|
Übertragungsgeschwindigkeit (X12): Default für CH3: 1 Mbit/s |
 |

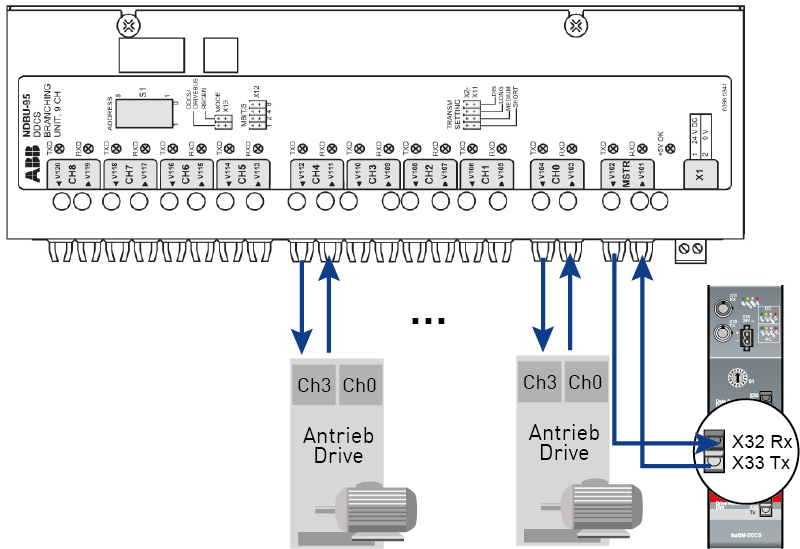

Anschaltung ibaBM-DDCS (Parameterkanal) an NDBU-95
