In alten Anlagen ist häufig die Ring-Topologie anzutreffen.
Die Telegramme werden über einen LWL-Ring von einem Antrieb zu nächsten weitergeleitet. Jeder Antrieb entnimmt dem Datenstrom die für ihn adressierten Daten und sendet die Antwortdaten weiter.
Hinweis |
|
|---|---|
 |

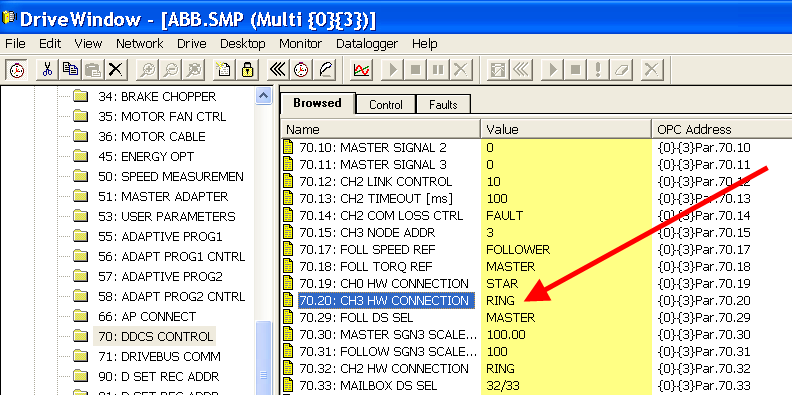

Bei der Erfassung der Parameter in der Ring-Topologie ist unbedingt zu beachten, dass in allen angeschlossenen Antrieben der Ring-Modus eingestellt ist. Mit DriveWindow muss der Parameter "CH3 HW CONNECTION" in dem Parametersatz "DDCS Control" eines jeden Antriebs geprüft und ggf. auf "RING" eingestellt werden.
|
