Hier nehmen Sie die Grundeinstellungen für das Parameter-Modul vor und können Parameter-Signale auswählen.

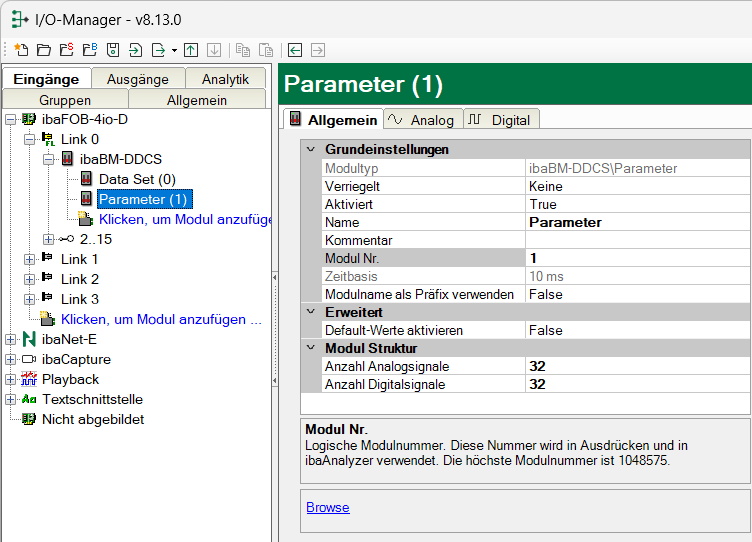

Grundeinstellungen

Modultyp (nur Anzeige)

Zeigt den Typ des aktuellen Moduls an.

Verriegelt

Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.

Aktiviert

Aktivieren Sie das Modul, um Signale aufzuzeichnen.

Name

Hier können Sie einen Namen für das Modul eintragen.

Kommentar

Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.

Modul Nr.

Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.

Zeitbasis

Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.

Modulname als Präfix verwenden

Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Erweitert

Default-Werte aktivieren

True: Bei Timeout wird der zuletzt übertragene Wert durch den Default-Wert überschrieben. In den Registern Analog und Digital kann der Default-Wert vorbesetzt werden

False: Bei Timeout bleibt der zuletzt übertragene Wert stehen
Modul Struktur

Anzahl Analogsignale

Anzahl der Zeilen im Register Analog

Anzahl Digitalsignale

Anzahl der Zeilen im Register Digital

Browse

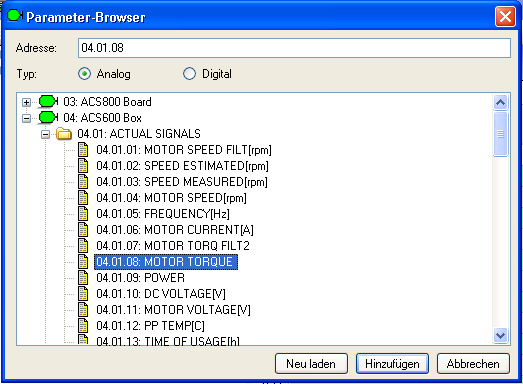

Um die Parameter-Signale auswählen zu können, klicken Sie auf „Browse“ im unteren Feld. Der Parameter-Browser öffnet sich und die Knoten (Antriebe) werden angezeigt. Hier werden nur die aktiven Knoten (Antriebe) angezeigt.

Wählen Sie nun in der Baumstruktur das Signal über die Knotennummer, die Parametergruppe und die Indexnummer aus. Mit einem Doppelklick auf das gewünschte Signal oder mit einem Klick auf den Button <Hinzufügen> wird das Signal in die Signalliste übernommen.

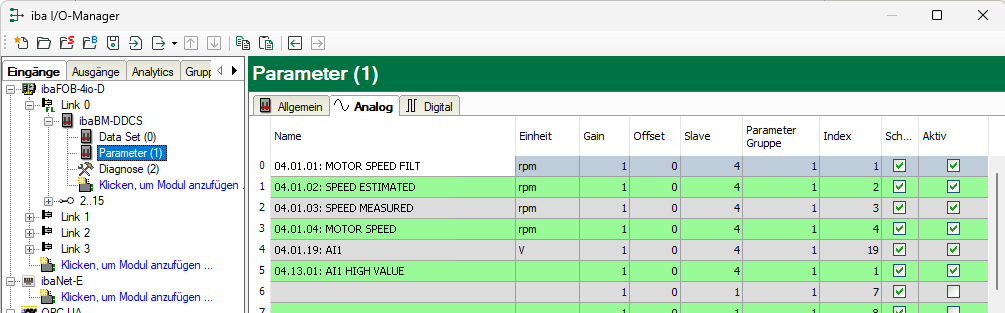

Je nachdem, ob bei Typ analog oder digital ausgewählt ist, erscheint das Signal im Register Analog oder Digital. Knotennummer (Slave), Parameternummer (Parametergroup) und Index werden automatisch eingetragen.

In der Spalte „Schnell“ ist standardmäßig eine schnellere Abtastrate aktiviert. Bei Signalwerten, die sich langsam ändern, kann man diese Einstellung manuell deaktivieren, um die Auslastung zu verringern, siehe Kapitel Zeitverhalten.

Komplette Steuerworte, Statusworte und Fehlerworte können auch als Analogwert erfasst werden und in ibaPDA durch 32-Bit-Dekoder aufgeschlüsselt werden.

Mit einem Klick auf den Button <OK> werden alle Einstellungen in das Gerät übernommen und die Messung startet automatisch.
