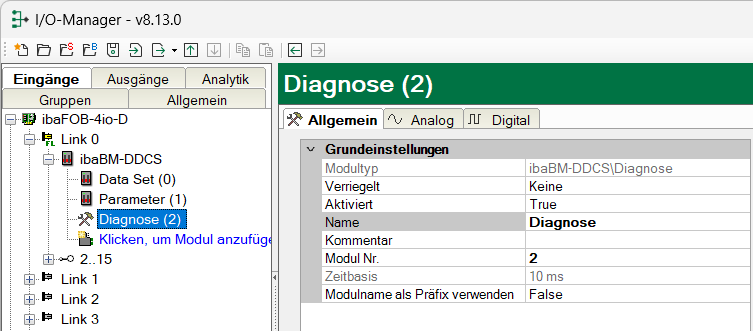

Hier nehmen Sie die Grundeinstellungen für das Diagnose-Modul vor.
Grundeinstellungen
Modultyp (nur Anzeige)
Zeigt den Typ des aktuellen Moduls an.
Verriegelt
Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.
Aktiviert
Aktivieren Sie das Modul, um Signale aufzuzeichnen.
Name
Hier können Sie einen Namen für das Modul eintragen.
Kommentar
Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.
Modul Nr.
Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.
Zeitbasis
Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.
Modulname als Präfix verwenden
Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.

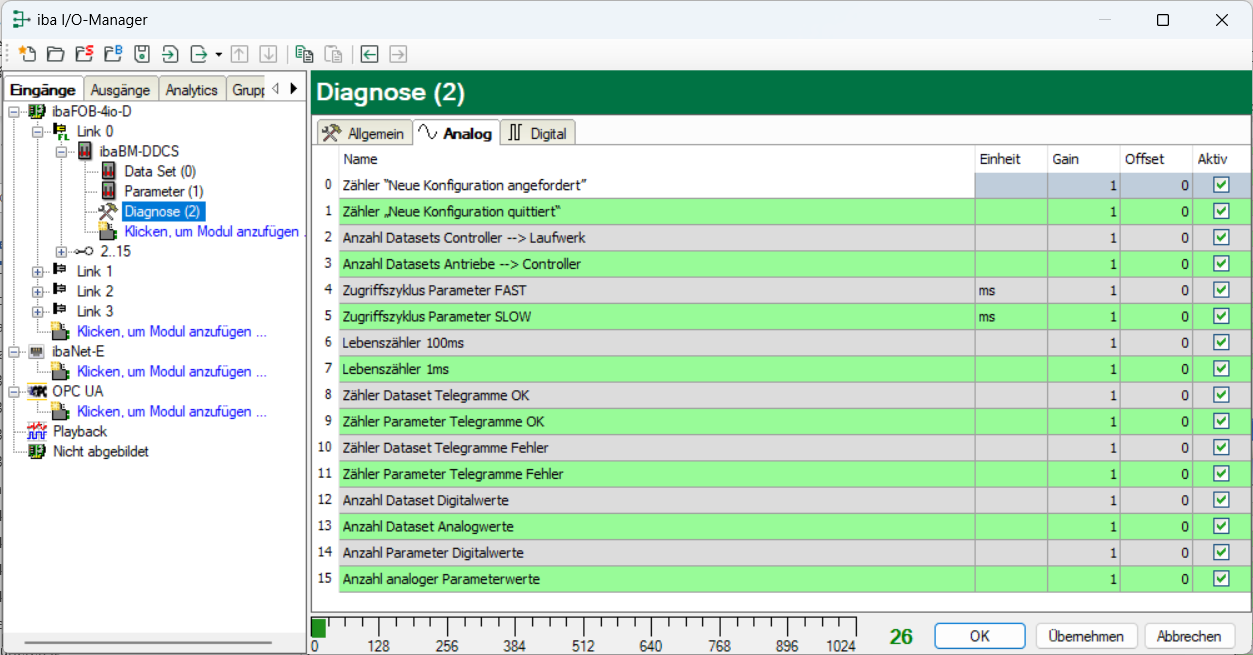

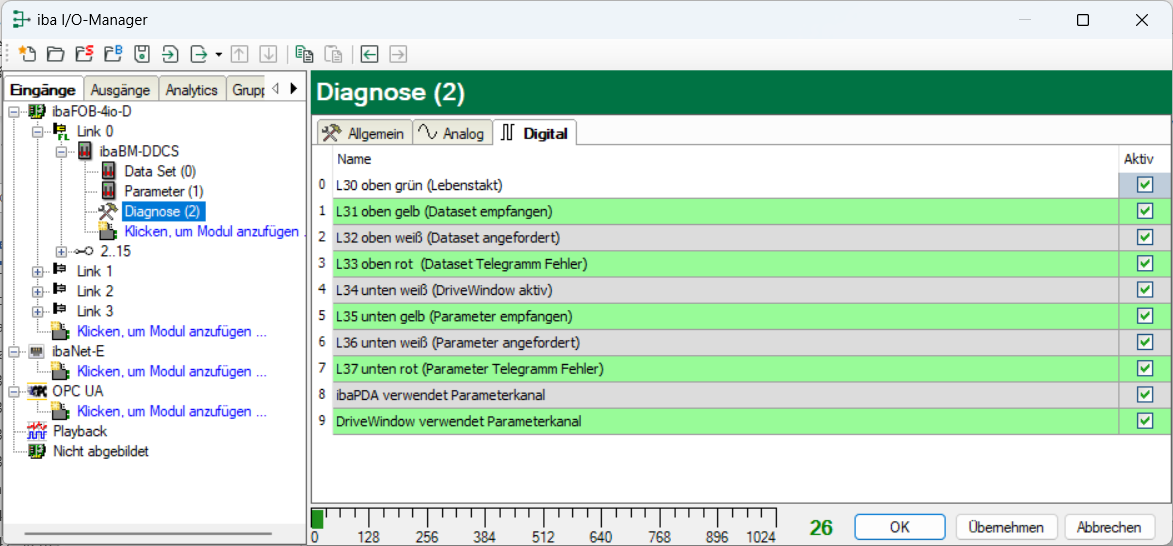

In den Tabellen Analog und Digital sind Diagnosedaten vordefiniert. Diese können wie Messwerte visualisiert und gespeichert werden.
Hinweis |
|
|---|---|
 |
Ab ibaPDA Version 6.35 sind diese Diagnosedaten durch ibaPDA vorgegeben. Bis v6.34 mussten die Diagnosemodule vom Anwender erstellt werden. Dazu waren im Register Allgemein die Anzahl der Analog- und Digitalsignale einzutragen und in den Registern Analog und Digital die Diagnosewerte mit Adresse und Bezeichnung von Hand anzugeben. Zur Erleichterung waren auf dem Datenträger „iba Software & Manuals“ vorgefertigte Diagnosemodule für die wichtigsten Diagnosedaten für den Import vorhanden: - Modul 290: Diagnosezähler für Data Set Telegramme Antrieb 1 – 16 - Modul 291: Diagnosezähler für Data Set Telegramme Antrieb 17 – 32 - Modul 299: Allgemein Diagnosewerte, Zähler, Fehleranzeigen |
