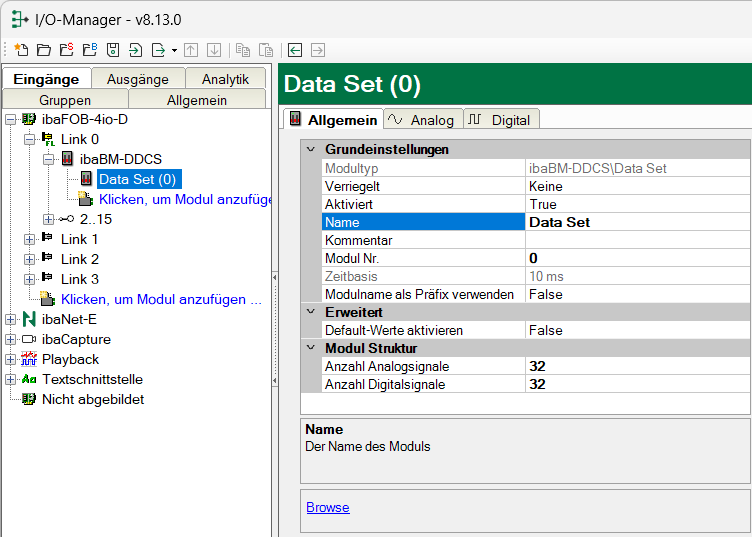

Hier nehmen Sie die Grundeinstellungen für das Data Set-Modul vor und können Data Set-Signale auswählen.

Grundeinstellungen

Modultyp (nur Anzeige)

Zeigt den Typ des aktuellen Moduls an.

Verriegelt

Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.

Aktiviert

Aktivieren Sie das Modul, um Signale aufzuzeichnen.

Name

Hier können Sie einen Namen für das Modul eintragen.

Kommentar

Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.

Modul Nr.

Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.

Zeitbasis

Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.

Modulname als Präfix verwenden

Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Erweitert

Default-Werte aktivieren

True: Bei Timeout wird der zuletzt übertragene Wert durch den Default-Wert überschrieben. In den Registern Analog und Digital kann der Default-Wert vorbesetzt werden.

False: Bei Timeout bleibt der zuletzt übertragene Wert stehen
Modul Struktur

Anzahl Analogsignale

Anzahl der Zeilen im Register Analog

Anzahl Digitalsignale

Anzahl der Zeilen im Register Digital

Browse

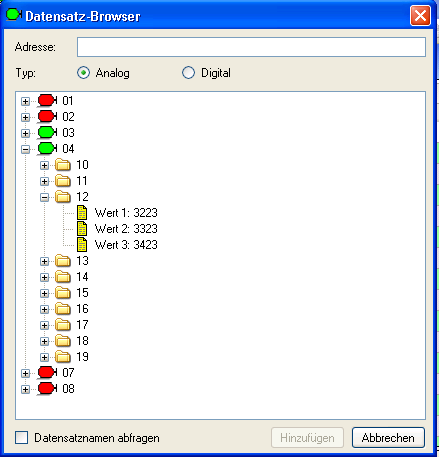

Um die Data Set-Signale auswählen zu können, klicken Sie auf „Browse“ im unteren Feld. Der Data Set-Browser öffnet sich und die Knoten (Antriebe) werden angezeigt. Dabei bedeutet:

  • Roter Knoten: keine Antwort vom Knoten erhalten

  • Grüner Knoten: Antwort vom Knoten erhalten.

Wählen Sie nun in der Baumstruktur das Signal über die Knotennummer, die Data Set-Nummer und den Index aus. Mit einem Doppelklick auf das gewünschte Signal oder mit einem Klick auf den Button <Hinzufügen> wird das Signal in die Signalliste übernommen.

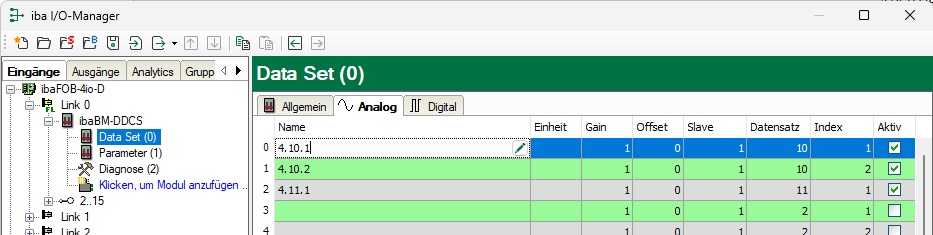

Je nachdem, ob bei Typ analog oder digital ausgewählt ist, erscheint das Signal im Register Analog oder Digital. Knotennummer (Slave), Data Set-Nummer und Index werden automatisch eingetragen.

Komplette Steuerworte, Statusworte und Fehlerworte können auch als Analogwert erfasst werden und in ibaPDA durch 16-bit-Dekoder aufgeschlüsselt werden.
