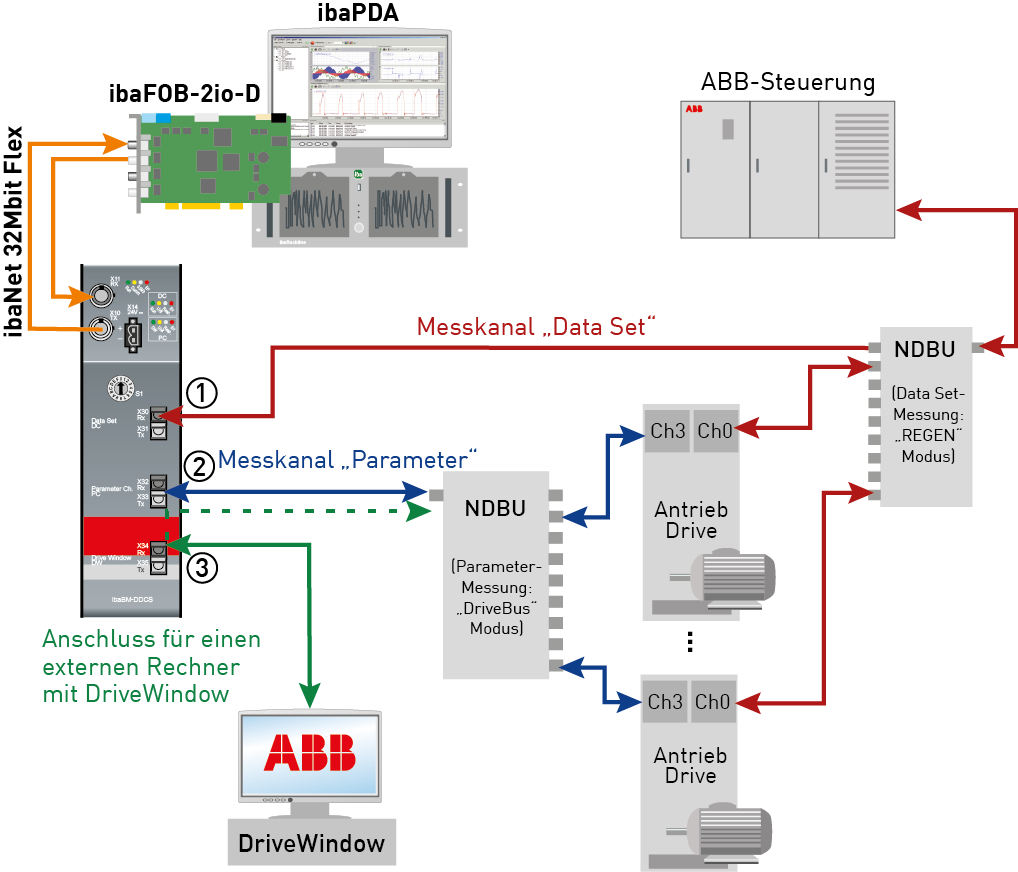

ibaBM-DDCS bietet verschiedene Möglichkeiten, um Messsignale zu erfassen und aufzuzeichnen:

1. Mitschreiben der Signale im Data Set-Kanal (CH0-Anschluss der Antriebe). Simplex LWL-Verbindung zwischen ibaBM-DDCS X30 und einem beliebigen Kanal der NDBU-95 (Betriebsmodus NDBU-95: „REGEN“). Der Ausgang X31 darf nicht an die NDBU angeschlossen werden. Alternative dazu: ibaBM-DDCS wird in die Rückleitung zwischen NDBU-95 und ABB-Steuerung eingekoppelt. Siehe auch Kapitel Stern-Topologie mit NDBU-Modus DDCS/DRIVE BUS.

2. Abfrage weiterer Messwerte aus den Antrieben im Parameter-Kanal (CH3-Anschluss der Antriebe). Duplex LWL-Verbindung zwischen ibaBM-DDCS X32/X33 und CH3 eines Antriebs oder MSTR-Schnittstelle einer NDBU-95 (Betriebsmodus NDBU-95: „DDCS/DRIVEBUS“).

3. Darüber hinaus bietet ibaBM-DDCS einen Anschluss zum Durchschleifen von Konfigurations- und Messabfragen eines externen Rechners mit DriveWindow. Bei Bedarf erhält der DriveWindow-Rechner über den Parameter-Kanal eine Verbindung zu den Antrieben. Duplex LWL-Verbindung zwischen ibaBM-DDCS X34/X35 und DriveWindow-Rechner.
