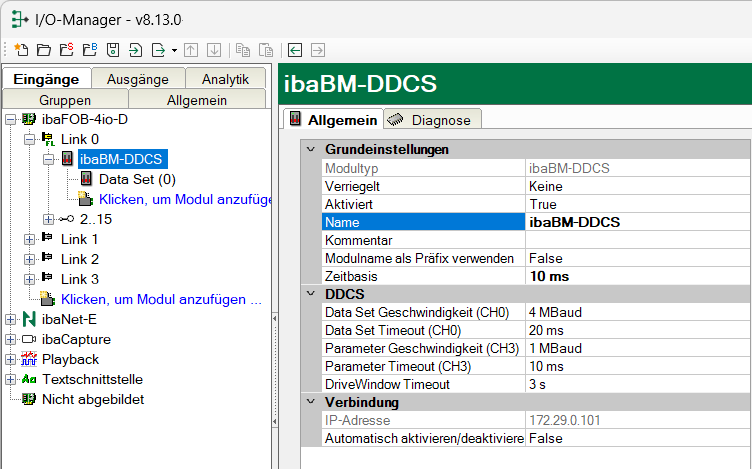

Im Register Allgemein nehmen Sie die Grundeinstellungen und Einstellungen für die DDCS-spezifischen Kanäle vor.
Grundeinstellungen
Modultyp (nur Anzeige)
Zeigt den Typ des aktuellen Moduls an.
Verriegelt
Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.
Aktiviert
Aktivieren Sie das Modul, um Signale aufzuzeichnen.
Name
Hier können Sie einen Namen für das Modul eintragen.
Kommentar
Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.
Zeitbasis
Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.
Modulname als Präfix verwenden
Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
DDCS
Data Set Geschwindigkeit (CH0)
Hier können Sie die Geschwindigkeit des Data Set-Kanals auswählen, Standardeinstellung ist 4 Mbit/s.
Data Set Timeout (CH0)
Hier können Sie ein Timeout für den Data Set-Kanal einstellen.
Parameter Geschwindigkeit (CH3)
Hier können Sie die Geschwindigkeit des Parameter-Kanals auswählen., Standardeinstellung ist 1 Mbit/s.
Parameter Timeout (CH3)
Hier können Sie ein Timeout für den Parameter-Kanal einstellen.
DriveWindow Timeout
Hier können Sie ein Timeout für einen DriveWindow-Rechner einstellen.
Hinweis |
|
|---|---|
 |
Beachten Sie, dass die hier eingestellten Baudraten mit den Einstellungen der angeschlossenen NDBU-95 übereinstimmen. |
Verbindung
IP-Adresse
Hier wird die aktuelle IP-Adresse des Gerätes im FOB-D-Netzwerk angezeigt. Sehen Sie dazu die Beschreibung im Handbuch ibaFOB-D.
Automatisch aktivieren/deaktivieren
Wenn diese Option aktiviert ist und ibaPDA beim Start der Messung keine Verbindung zu diesem Gerät aufbauen kann, dann deaktiviert es dieses Modul und startet die Messung ohne das Modul. Während der Messung versucht es, die Verbindung wiederherzustellen. Wenn dies gelingt, wird die Messung automatisch mit dem aktivierten Modul neu gestartet.
Ist diese Option nicht aktiviert, dann startet ibaPDA die Messung nicht, wenn es keine Verbindung zum Gerät aufbauen kann.
Konfiguration aus dem Gerät lesen
Mit diesem Befehl ist es möglich, eine Konfiguration direkt aus dem Gerät zu lesen.
