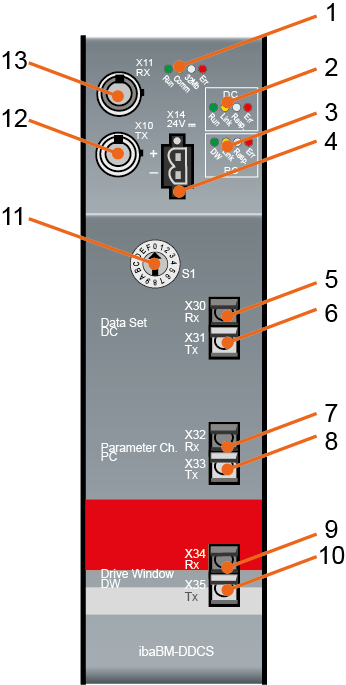

Vorderansicht
|
1 |
Betriebszustandsanzeige |
8 |
X33 Tx (Link1 = Parameter channel, CH3) |
|
2 |
Status-LED Data Set-Abfrage |
9 |
X34 Rx (Link2 = DriveWindow) |
|
3 |
Status-LED Parameter-Abfrage |
10 |
X35 Tx (Link2 = DriveWindow) |
|
4 |
Stecker für Spannungsversorgung |
11 |
Drehschalter S1 |
|
5 |
X30 Rx (Link0 = Data Set channel, CH0) |
12 |
LWL-Ausgang X10 TX |
|
6 |
X31 Tx (Link 0 = RX gespiegelt, darf nicht verbunden werden) |
13 |
LWL-Eingang X11 RX |
|
7 |
X32 Rx (Link1 = Parameter channel, CH3) |
