Die folgenden Kapitel beschreiben ein ausführliches Beispiel für die Erstellung des Report-Layouts mit dem Report Designer. Im Report Designer erstellen Sie das Layout für Ihren Report und fügen Text, Signalkurven und Infofelder ein.
Die Einbindung der häufig verwendeten Objekte wird ebenfalls erläutert:
-
Kopf- und Fußzeilen, siehe Grundlegende Reportelemente
-
Bild-, Text- und Barcode-Objekte, siehe Grundlegende Reportelemente
-
Grafiken, Videostandbilder und statische Tabellen, siehe Daten zum Report hinzufügen
-
Diagramme, Datengrafiken und Messinstrumente, siehe Daten zum Report hinzufügen
-
Ebenen und dynamische Tabellen, siehe Ebenen und dynamische Tabellen
Hinweis |
|
|---|---|
 |
Sie können die im Beispiel verwendeten Messdateien und Analysevorschrift auf dem Datenträger "iba Software & Manuals" finden. Zum Vergleich steht auch das fertige Reportdesign als LST-Datei zur Verfügung.
|
Ziellayout des Reports

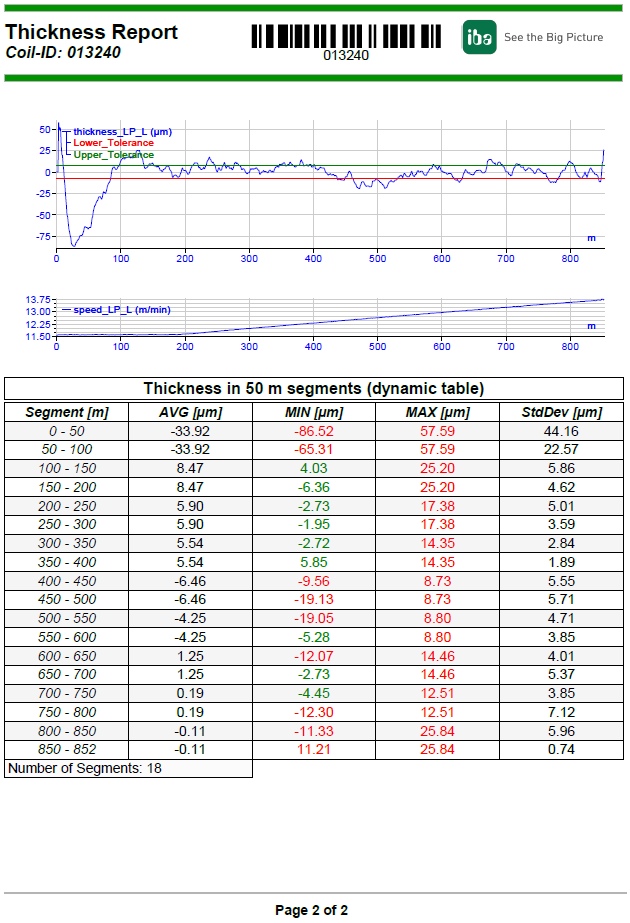

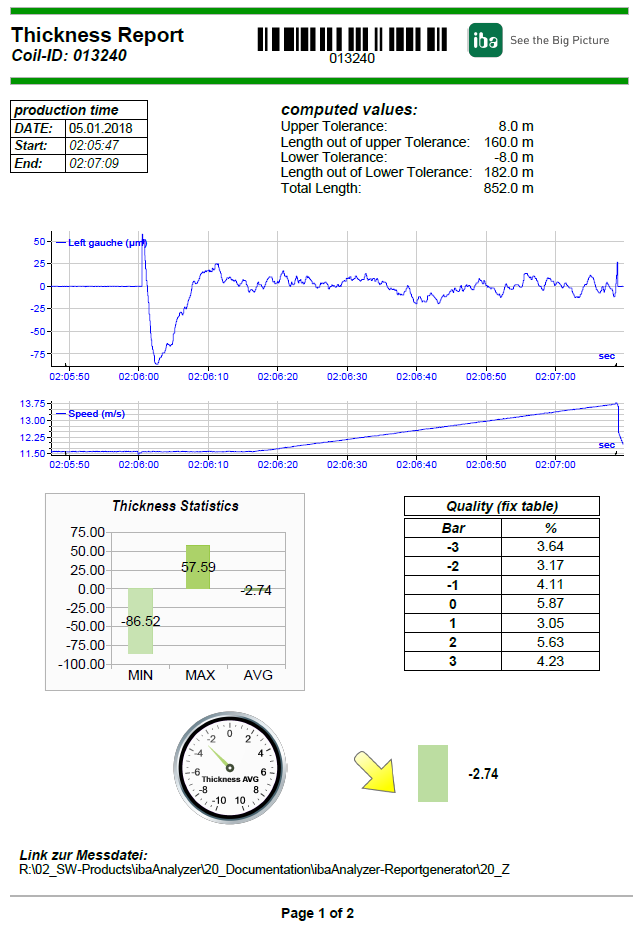

Die folgende Abbildung zeigt das angestrebte Ergebnis der Reportgestaltung.
 |
 |
Voraussetzung
Sie haben alle notwendigen Daten bereits im Dialog Report festgelegt. Dort vorgenommene Änderungen werden automatisch an den Report Designer weitergegeben.
Wenn Sie die Analysevorschrift aus dem Beispiel auf dem Datenträger "iba Software & Manuals" nutzen, sind alle Daten bereits richtig eingestellt.
Start des Report Designers

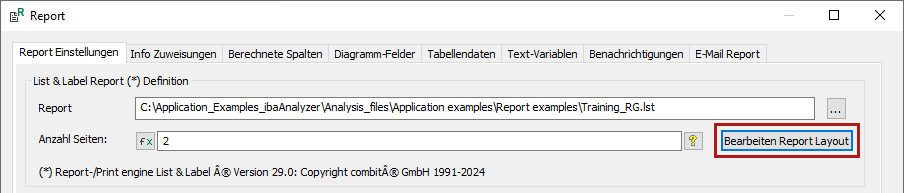

Den Report Designer starten Sie im Dialog Report auf dem Register Report Einstellungen mit dem Button <Bearbeiten Report Layout>.
Beachten Sie, dass der Projekt-Assistent in diesem Beispiel nicht verwendet wird. Überspringen Sie diese Einstellungen mit <Abbrechen>.
Hinweis |
|
|---|---|
|
Wenn Sie im ibaAnalyzer-Dialog Report Variablennamen verändert haben, die bereits für das Reportdesign verwendet werden, erscheint eine Fehlermeldung im Report Designer. In der Layout-Vorschau oder Vorschau im Report Designer sehen Sie dann nur den ehemaligen Variablennamen statt eines Werts. Korrigieren Sie dann die Variable im Report Designer oder im Dialog Report. |
