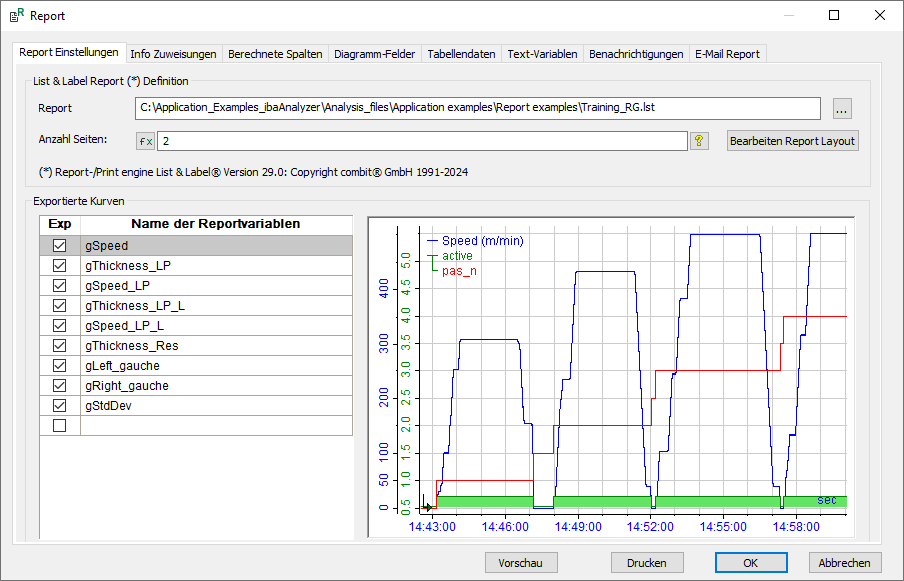

Die Standardansicht beim Start des Reportgenerators ist das Fenster Report Einstellungen.

Der obere Teil des Fensters enthält allgemeine Einstellungen und einen Button zum Starten des combit "List & Label Report Designers".

Report

Das Reportdesign können Sie als LST-Datei speichern. Um einen vorhandenen Report zu öffnen, wählen Sie über den Browser-Button <…> einen Pfad und eine LST-Datei aus. Um einen neuen Report zu erstellen, lassen Sie dieses Feld leer.

Anzahl Seiten

Geben Sie die Seitenanzahl für den Report an, die auf einem Drucker oder in einer Datei ausgegeben werden soll. Auch wenn Sie im Report Designer mehr Seiten anlegen, wird nur die hier angegeben Seitenanzahl ausgegeben. Nur wenn der Report eine dynamische Tabelle enthält, erhöht sich die Anzahl der Seiten automatisch.

Alternativ können Sie auch den Ausdruckseditor über den <fx>-Button öffnen und eine Formel zur Berechnung der Seitenanzahl eingeben. Dies ist sinnvoll, wenn die Anzahl der Seiten von den Signalen in der DAT-Datei abhängen soll.

<Bearbeiten Report Layout>

Wenn Sie alle anderen Einstellungen in diesem Dialog getroffen haben, wie z. B. Auswahl der Signalstreifen oder Info-Felder, starten Sie mit diesem Button den Report Designer. Weitere Informationen siehe Layouterstellung im Report Designer.

Bereich Exportierte Kurven

Wählen Sie hier die Signalstreifen aus, die im Report angezeigt werden sollen. Jeder Signalstreifen aus dem Recorderfenster ist hier als Tabelleneintrag hinterlegt. Wenn Sie auf eine Zeile klicken, wird eine Vorschau des jeweiligen Signalstreifens angezeigt.

Um die Signalstreifen im Report zu verwenden, wählen Sie die jeweiligen Signalstreifen in der Spalte Exp an.

Tragen Sie in der Spalte Name der Reportvariablen einen eindeutigen Namen für die ausgewählten Signalstreifen ein. Dieser Name steht dann im Report Designer als Variablennamen.

Anzeige im Report Designer

Die ausgewählten Signalstreifen sind in der Liste Variablen/Felder des Report Designers verfügbar.
