Traverse
Traverse('Signal','Position','N'=40,'Min','Max','Avg'=TRUE)
Argumente
|
'Signal' |
Von einem traversierenden Messgerät gemessenes Signal |
|
'Position' |
Position des traversierenden Messgeräts entlang des Querprofils |
|
'N' |
Anzahl der Zonen des resultierenden Vektors |
|
'Min' |
Optionaler Threshold für das Minimum des abzubildenden Bereichs |
|
'Max' |
Optionaler Threshold für das Maximum des abzubildenden Bereichs |
|
'Avg' |
Optionaler, binärer Parameter, um mehrere Samples innerhalb eines Zonendurchgangs zu mitteln; standardmäßig wird der Mittelwert gebildet |
Beschreibung

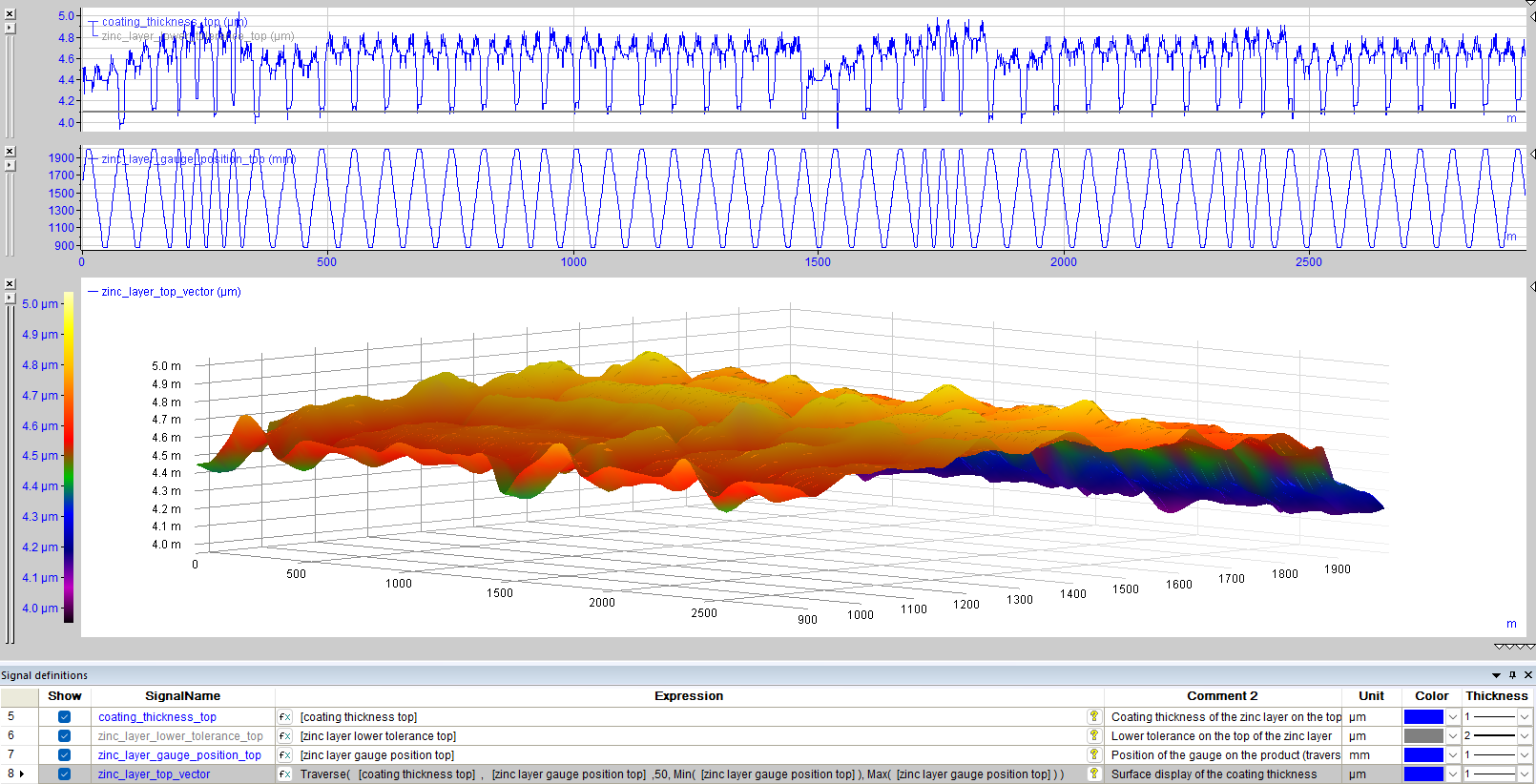

Diese Funktion wandelt Signale, die von einem traversierenden Messgerät stammen, in einen Vektor zur zweidimensionalen Darstellung um.
TraverseW
TraverseW('Signal','Position','Widths','Offset'=0,'Avg'=TRUE)
Argumente
|
'Signal' |
Von einem traversierenden Messgerät gemessenes Signal |
|
'Position' |
Position des traversierenden Messgeräts entlang des Querprofils |
|
'Widths' |
Breite der resultierenden Zonen |
|
'Offset' |
Optionaler Versatz der ersten Zone |
|
'Avg' |
Optionaler, binärer Parameter, um mehrere Samples innerhalb eines Zonendurchgangs zu mitteln; standardmäßig wird der Mittelwert gebildet |
Beschreibung
Diese Funktion funktioniert ähnlich wie Traverse, mit dem Unterschied, dass die Dimensionen des resultierenden Vektors direkt über die Zonenbreiten 'Widths' und einen optionalen Offset-Parameter gesetzt werden.
Der Parameter 'Widths' muss ein Vektor sein, der die Breite für jede Zone enthält.
