SampleOnce('Expression','Sample')

Argumente

'Expression'	Signal oder Ausdruck
'Sample'	Digitalsignal, dessen steigende Flanken die Abtastpunkte festlegen.

Beschreibung

Diese Funktion tastet ein Eingangssignal 'Expression' an einzelnen Punkten neu ab, die durch die steigenden Flanken des Digitalsignals 'Sample' bestimmt werden. Das Ergebnis enthält einen Messpunkt pro steigender Flanke und ist ungültig in den Bereichen dazwischen.

Beispiel

Diese Funktion kann genutzt werden um ein Phasengeber-Signal (Keyphasor) im Zeitbereich darzustellen. Immer wenn der Phasengeber auf TRUE springt, wird das ursprüngliche Signal abgetastet. Durch Überlagerung beider Darstellungen werden die Zeitpunkte des Phasengebers passend dargestellt. Im Beispiel unten kann eine 180° Phasenverschiebung beim Durchlaufen einer Resonanz erkannt werden.

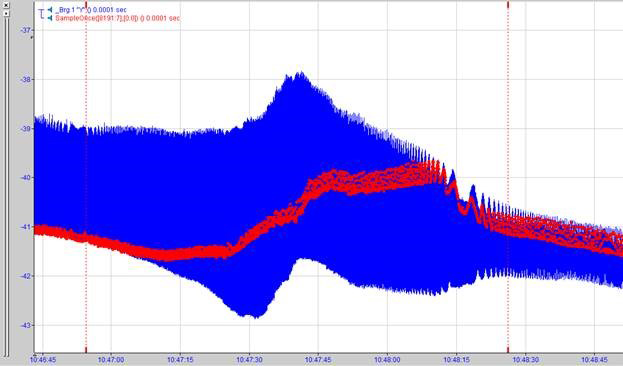

Die nachfolgende Abbildung zeigt die Funktion SampleOnce angewendet auf ein Schwingungssignal.
