z. B. FftOrderAnalysisAmpl('Expression','Time','Freq','MinOrder'=0,'MaxOrder','Order subdivision'=1,'Window'=0,'Overlap'=0,'SuppressDC'=FALSE)

Argumente

'Expression'	Signal oder Ausdruck, für den die Ordnungsanalyse durchgeführt wird
'Time'	Festlegung der verwendeten Zeit- bzw. Längenintervalle
'Freq'	Grundfrequenz für die Ordnungsanalyse (Drehfrequenz)
'MinOrder'	Minimal angezeigte Ordnung
'MaxOrder'	Maximal angezeigte Ordnung
'Order subdivision'	Rasterbreite zwischen den ganzzahligen Ordnungen
'Window'	Fenstertyp: 0 = Rechteck 1 = Bartlett 2 = Blackman 3 = Hamming 4 = Hanning 5 = Blackman-Harris 6 = Flat top
'Overlap'	Überlappungsfaktor
'SuppressDC'	Gleichanteilunterdrückung

Beschreibung

Diese Funktion berechnet die Ordnungen (d. h. Vielfache einer Grundfrequenz 'Freq') für ein Signal und liefert als Ergebnis einen Vektor mit den Ordnungen zwischen 'MinOrder' und 'MaxOrder'. Die Anzahl der Datenpunkte pro Ordnung wird durch den Parameter 'Order subdivision' festgelegt.

Über den Parameter 'Window' können Sie den Fenstertyp steuern, der für die Berechnung verwendet wird. Der Überlappungsfaktor bestimmt die Überlappung der Zeitsegmente und kann zwischen 0 (keine Überlappung) und 1 (vollständige Überlappung) liegen. Optional können Sie die Gleichanteilunterdrückung mit dem Parameter 'SuppressDC' aktivieren.

Im Gegensatz zur FftInTime-Funktion werden auf der Y-Achse nicht mehr die Zeit/Frequenz dargestellt, sondern die Drehzahlfrequenz und deren Vielfache, d. h. die Ordnungen. Die Frequenzachse wird dazu entsprechend der momentanen Drehzahl verzerrt, sodass die Ordnungen jetzt nicht mehr als Kurve, sondern als gerade Linien dargestellt werden. Je nach Funktion wird entweder ein Amplitudentrend (FftOrderAnalysisAmpl) oder ein Leistungstrend berechnet (FftOrderAnalysisPower).

Hinweis
	Die Funktion liefert keine Resultate, wenn die Anzahl der Signalpunkte pro Umdrehung mehr als doppelt so hoch wie der gewählte Parameter 'Time' ist.

Beispiel

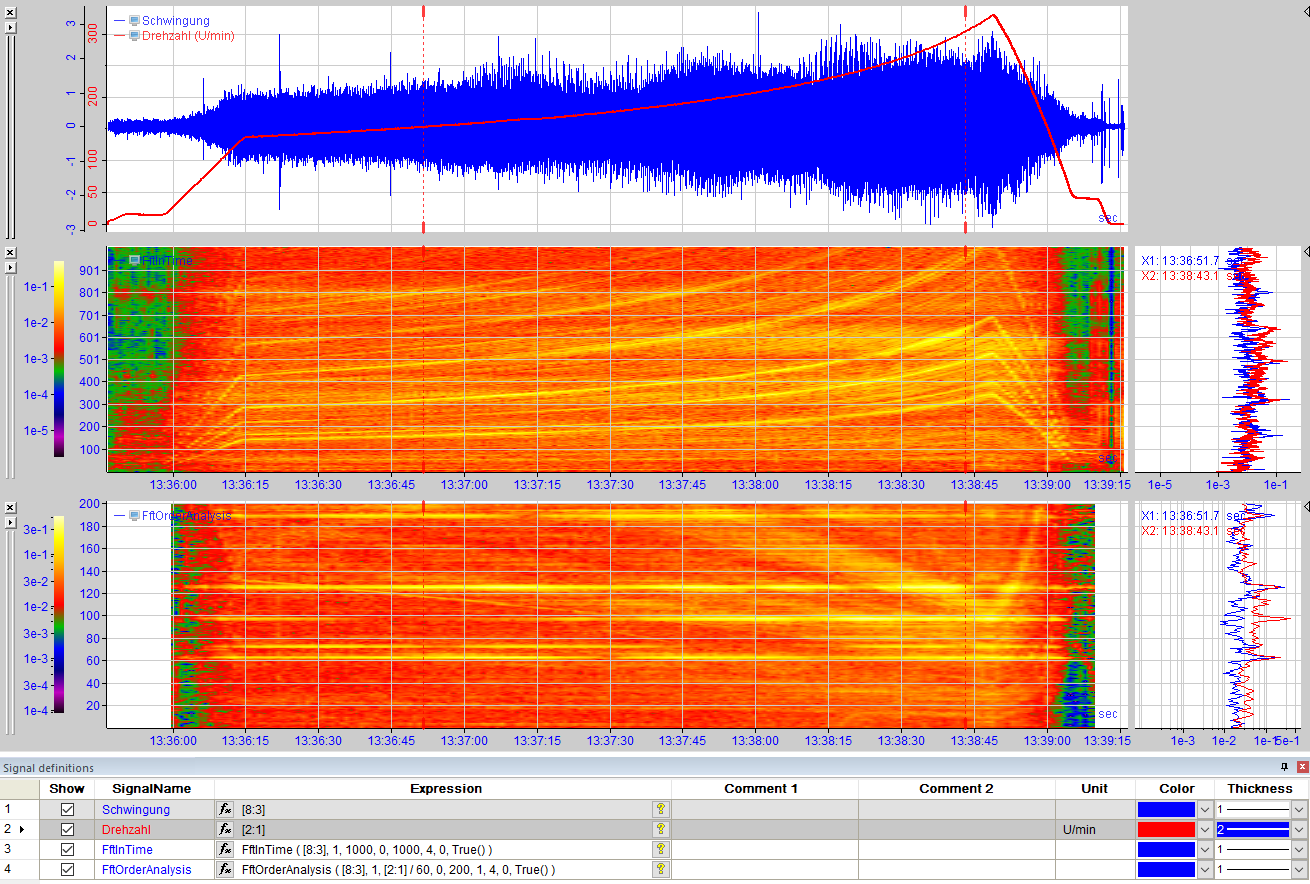

Mit der Funktion FftOrderAnalysis können Sie die Berechnung der Ordnungsanalyse durchführen. Frequenzen, die der Motordrehzahl oder deren Vielfachen entsprechen, werden als Ordnungen bezeichnet. Die erste Ordnung entspricht der Frequenz der Motordrehzahl, die zweite Ordnung entspricht der Frequenz der ersten Ordnung multipliziert mit dem Faktor 2, usw. Bei der Ordnungsanalyse wird der Pegel oder der Pegelverlauf dieser Ordnungen berechnet.

Zwischen den einzelnen Signalpunkten erfolgt eine Interpolation zur Berechnung der FftOrderAnalysis.
