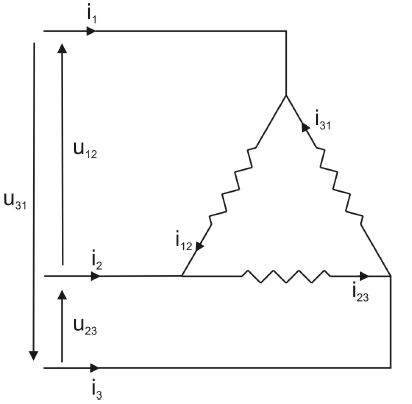

Die Dreieck-Funktionen benutzen die Anschlussspannungen und Anschlussströme in einem Dreiecknetz, um die Leistungswerte zu berechnen.

Argumente

'u12', 'u13', 'u23'

Anschlussspannung (gleich den Phasenspannungen)

'i1', 'i2', 'i3'

Anschlussströme

'Frequency'

Grundfrequenz
DeltaCollectiveUeff

DeltaCollectiveUeff('u12','u13','u23','Frequency'=50)

Berechnet die gemeinsame Effektivspannung in einem Dreiecknetz:

Uxy,eff : der Effektivwert der Anschlussspannung Uxy

DeltaCollectiveIeff

DeltaCollectiveIeff('i1','i2','i3','Frequency'=50)

Berechnet den gemeinsamen Effektivstrom in einem Dreiecknetz:

Ix,eff : der Effektivwert des Anschlussstroms ix

DeltaActiveP

DeltaActiveP('u13','u23','i1','i2','Frequency'=50)

Berechnet die Wirkleistung in einem Dreiecknetz:

N : die Anzahl der Messwerte pro Periode

uxy : die Spannung zwischen Anschluss x und y (u13 = -u31)

ix : der Strom durch Anschluss x
DeltaApparentP

DeltaApparentP('u12','u13','u23','i1','i2','i3','Frequency'=50)

Berechnet die Scheinleistung in einem Dreiecknetz:

Ueff : die gemeinsame Effektivspannung

Ieff : der gemeinsame Effektivstrom
DeltaReactiveP

DeltaReactiveP('u12','u13','u23','i1','i2','i3','Frequency'=50)

Berechnet die Blindleistung in einem Dreiecknetz:

S : Scheinleistung

P : Wirkleistung
DeltaReactivePS

DeltaReactivePS ('u13','u23','i1','i2','Frequency'=50)

Berechnet die vorzeichenbehaftete Blindleistung QS im Dreiecknetz.
DeltaActivePFactor

DeltaActivePFactor('u12','u13','u23','i1','i2','i3','Frequency'=50)

Berechnet den Wirkleistungsfaktor in einem Dreiecknetz:

S : Scheinleistung

P : Wirkleistung
DeltaReactivePFactor

DeltaReactivePFactor('u12','u13','u23','i1','i2','i3','Frequency'=50)

Berechnet den Blindleistungsfaktor in einem Dreiecknetz:

Q : Blindleistung

P : Wirkleistung
DeltaReactivePFactorS

DeltaReactivePFactorS('u13','u23','i1','i2','Frequency'=50)

Berechnet den vorzeichenbehafteten Blindleistungsfaktor in einem Dreiecknetz:

QS : vorzeichenbehaftete Blindleistung

P : Wirkleistung
