Eine Messdatei im Sinne von ibaAnalyzer enthält Messwerte und Zusatzinformationen, die ein prozesssynchrones iba-Erfassungssystem erzeugt hat. Die Messdateien haben die Dateiendung .dat. ibaAnalyzer kann Messdateien nur lesen, aber nicht verändern.

Windows-Explorer markiert diese Messdateien mit dem zugehörigen Icon .

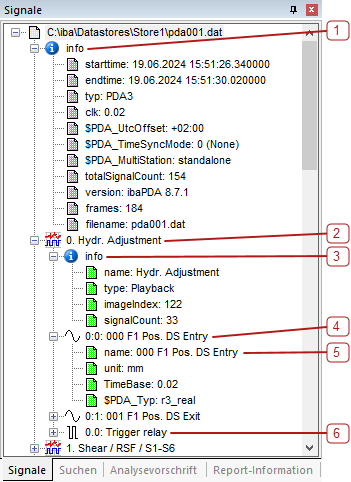

Der Inhalt der Messdatei erscheint im Signalbaumfenster. Prozesssynchrone Erfassungssysteme wie ibaPDA speichern in der Messdatei neben den eigentlichen Messwerten auch noch zusätzliche Informationen ab, die in ibaAnalyzer angezeigt und ausgewertet werden können.

Unter jeder Messdatei finden Sie im Signalbaumfenster folgende Bereiche:

Die Signale sind nach dem iba-Modulkonzept unterhalb der Modulebene in einer Baumstruktur dargestellt. Ergänzend sind Zusatzinformationen über die Messdateien und Signale verfügbar.

Diese Infofelder der Messdatei können Sie sich wie Messsignale in den Signalstreifen anzeigen lassen. Mit Hilfe der Funktionen im Ausdruckseditor, in den Extraktionsdialogen und im Reportgenerator können Sie die Informationen aus praktisch allen Infofeldern verarbeiten.

Die wichtigsten Infofelder im Info-Zweig:

  • clk: Erfassungszeitbasis in Sekunden

  • typ: Dateityp

  • starttime: Beginn der Aufzeichnung (Datum, Uhrzeit)

  • frames: Anzahl Messzyklen

  • starttrigger: Abstand des Starttriggers vom Dateianfang in Anzahl Frames

  • stoptrigger: Abstand des Stopptriggers vom Dateianfang in Anzahl Frames

Je nach Anwendungsfall und Art kann die Messdatei noch weitere Informationen enthalten.

Wenn in der Datenaufzeichnungskonfiguration in ibaPDA beim Knoten Dateien – Infofelder berechnete Signale, Messsignale oder Textsignale ausgewählt wurden, dann erscheinen diese auch im Info-Knoten in ibaAnalyzer.
