Für die Einrichtung eines ibaPDA ActiveX Controls bei einem SIMATIC WinCC flexible-System gehen Sie wie folgt vor.

Beachten Sie, dass als Voraussetzung die Komponenten ibaPDA-Client und ibaPDA ActiveX-Control auf dem SIMATIC WinCC-Rechner installiert sein müssen.

ActiveX Control anlegen

  1. Erstellen Sie ein neues Bild in SIMATIC WinCC flexible.

  2. Öffnen Sie das Werkzeugfenster ("Tools"). Falls unter My Controls noch kein ibaPdaActiveXForWinCCFlex Control enthalten ist, müssen Sie dies zunächst hinzufügen. Wenn das Control bereits vorhanden ist, fahren Sie bei Schritt 5) fort.

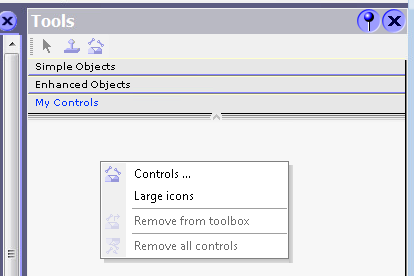

  3. Klicken Sie mit der rechten Maustaste in das "Tools"-Fenster und wählen Sie Controls... im Kontextmenü.

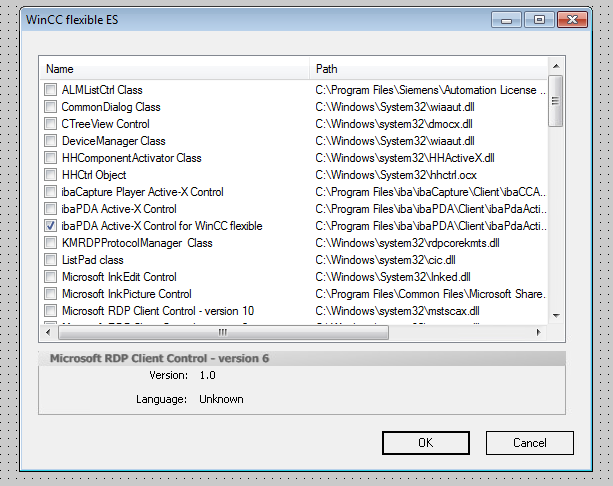

  4. Setzen Sie im Dialog "WinCC flexible ES" ein Häkchen bei ibaPDA ActiveX Control for WinCC flexible und schließen Sie den Dialog wieder mit <OK>.

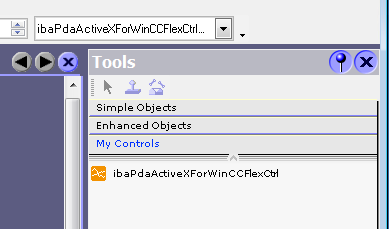

  5. Wählen Sie nun im "Tools"-Fenster unter My Controls das Control ibaPdaActiveXForWinCCFlexCtrl aus und fügen Sie eine neue Instanz in das Bild ein. Ziehen Sie dazu mit der Maus einen rechteckigen Rahmen auf.

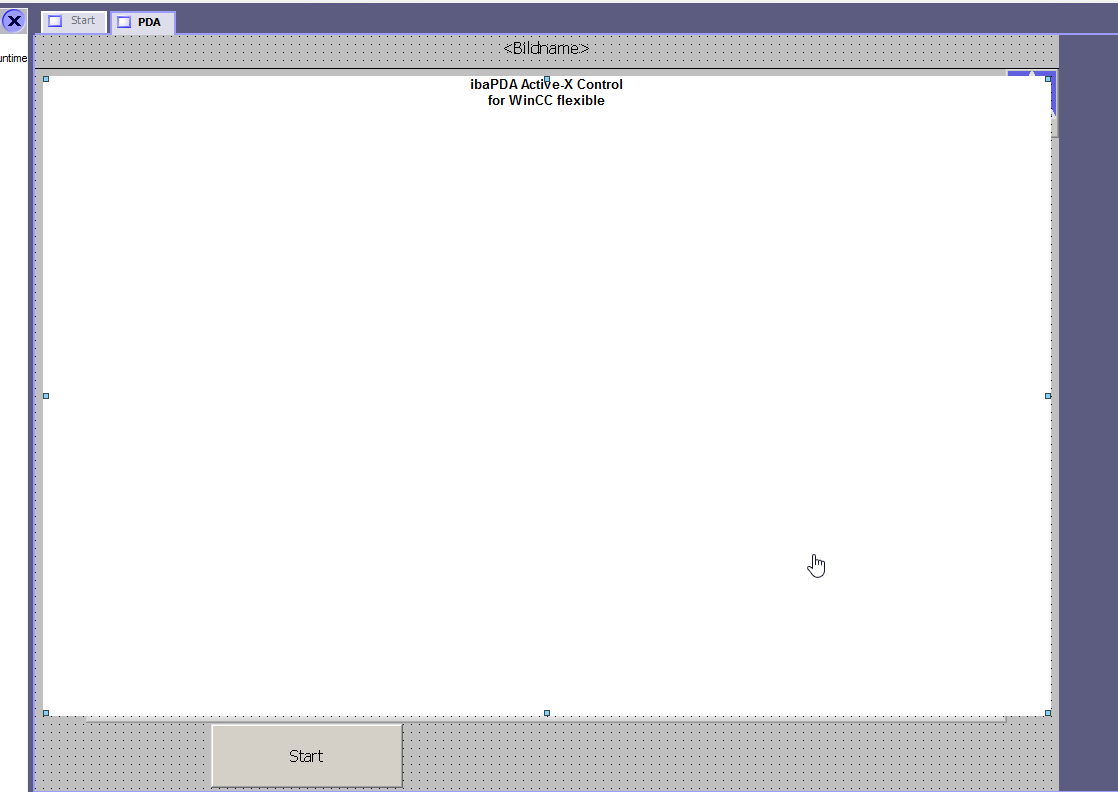

  6. Das Ergebnis ist ein weißer, rechteckiger Kasten, der als Platzhalter im Design-Modus dient.
Objekteigenschaften

Das ibaPDA ActiveX Control besitzt einige Eigenschaften, die Sie konfigurieren können.

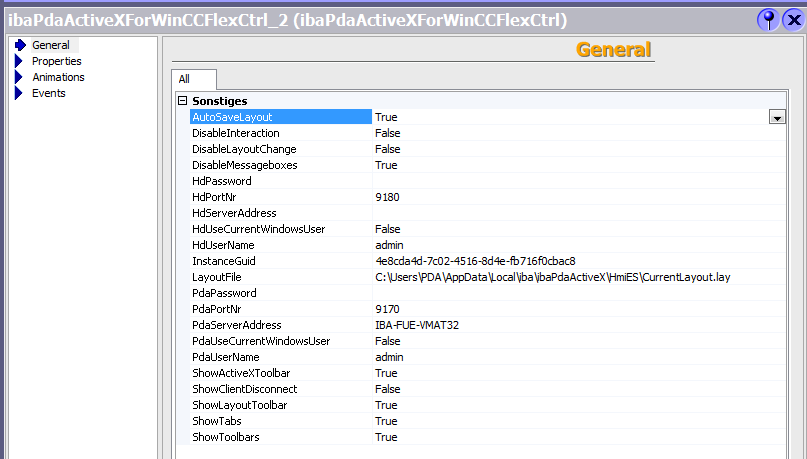

Machen Sie einen Doppelklick auf das ActiveX Control, um zu den Eigenschaften zu gelangen.

Die Eigenschaften gleichen denen des ActiveX Controls für SIMATIC WinCC. Sie sind nur in einer anderen Reihenfolge aufgelistet, und es gibt zusätzlich noch die Guid der Instanz (InstanceGuid).

Eine Liste der Eigenschaften und deren Beschreibung finden Sie unter  Methoden und Eigenschaften.
