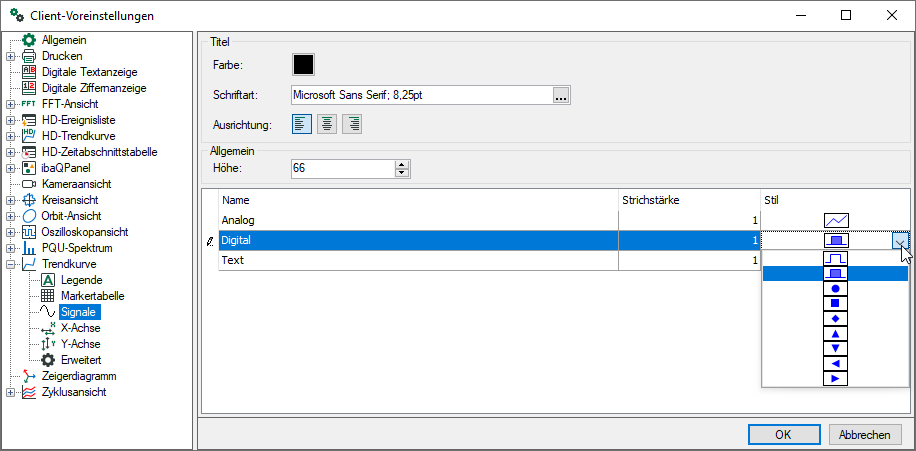

In diesem Dialog legen Sie allgemein fest, wie die Kurven zunächst angezeigt werden sollen. Standardeinstellung für Kurven von Analogwerten ist eine einfache Linie (Strichstärke 1) und für Digitalsignale eine Fläche (gefüllt). Textsignale werden in Standardschrift angezeigt.

Sie können sowohl für Analog- als auch Digital- und Textsignale noch andere Darstellungsarten wählen. Klicken Sie dazu in die Spalte "Stil". Dort öffnet sich jeweils eine Auswahlliste mit den verschiedenen Darstellungsarten.

Symbol	Beschreibung
Analogsignale
	Linie; Kurve bis Nulllinie gefüllt; Kurve bis zum unteren Rand gefüllt; Kurve bis zum oberen Rand gefüllt
Digitalsignale
	Linie; Kurve bis Nulllinie gefüllt Geometrische Symbole werden bei steigender Signalflanke angezeigt
Textsignale
	Normal; Fett; Kursiv; Fett & kursiv

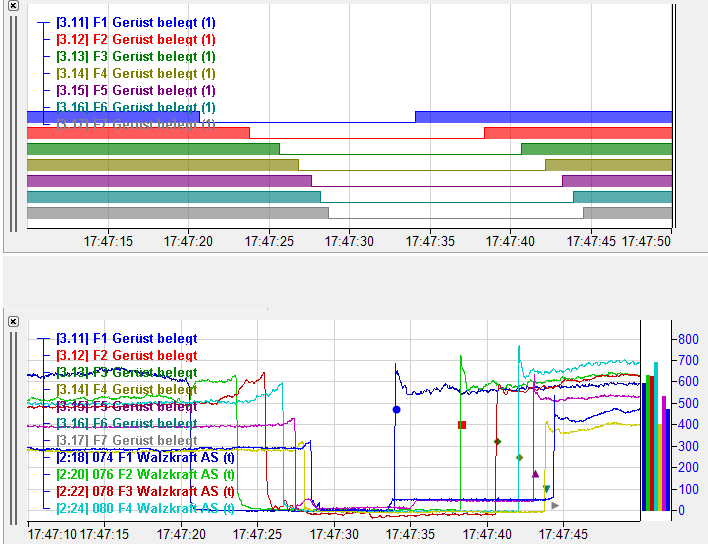

Wenn Sie für ein Digitalsignal einen symbolischen Stil wählen, dann wird dieses Symbol nur dort auf der X-Achse angezeigt, wo eine steigende Flanke des Signals ist. Der restliche Signalverlauf (TRUE oder FALSE) wird nicht angezeigt. Beispiel: Bandeinlauf in eine 7-gerüstige Walzstraße.In der nachfolgenden Abbildung zeigt der obere Trend nur Digitalsignale im Standardstil, der untere Trend Digitalsignale im Symbolstil und einige Analogsignale.

Der symbolische Stil kann sinnvoll sein, wenn die Trendanzeige im Standardstil zu überladen wäre, insbesondere dann, wenn digitale und analoge Signale gemischt dargestellt werden.

Bei gefüllten Kurven werden transparente Farben verwendet, so dass sich die Kurven nicht gegenseitig verdecken können. Die Strichstärke kann pixelweise verändert werden.

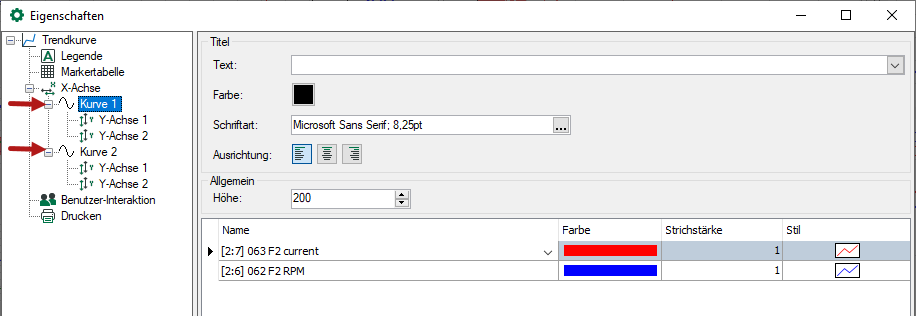

Im Dialog "Eigenschaften" einer Trendanzeige können Sie den Stil für jede Kurve individuell einstellen. Dort finden Sie einen oder mehrere Zweige "Kurve X". X ist hier die Nummerierung der verschiedenen Graphen innerhalb einer Trendanzeige. Unter dem Zweig "X-Achse" werden Signale mit ihren Eigenschaften, gruppiert nach Kurven in der Ansicht angezeigt. Die nachfolgende Abbildung zeigt die Eigenschaften einer Trendkurve (Ansicht) mit zwei Graphen (Kurve 1 und Kurve 2) mit jeweils zwei Y-Achsen. In Kurve 1 sind zwei Signale enthalten.

In den Zellen der Tabellenspalte „Farbe" kann für jedes Signal auch die Farbe anhand einer Auswahlliste gewählt werden.

In den Voreinstellungen finden Sie diese Einstellung unter Trendkurve - Signale.

Graphenhöhe einstellen

Im Bereich Allgemein können Sie mit der Einstellung Höhe bestimmen, wie hoch der einzelne Graph innerhalb der Trendansicht mindestens dargestellt wird. Die Angabe erfolgt in Pixel. In den Voreinstellungen ist ein Default-Wert von 66 angegeben.

Grundsätzlich wird aber ein Graph mit der größtmöglichen Höhe dargestellt, wenn ein Signal in eine leere Trendansicht gezogen wird. Werden weitere Kurven hinzugefügt, erfolgt die Aufteilung der Höhe automatisch zu gleichen Teilen, solange man den Höhenwert eines oder mehrerer Graphen nicht manuell fest eingestellt hat. Werden mehr Kurven in der Trendansicht geöffnet als unter Berücksichtigung der Mindesthöhe in der Ansicht Platz haben, dann erscheint ein Scroll-Balken.

In den Eigenschaften kann für jeden Graphen die Höhe nachträglich noch individuell angepasst werden.
