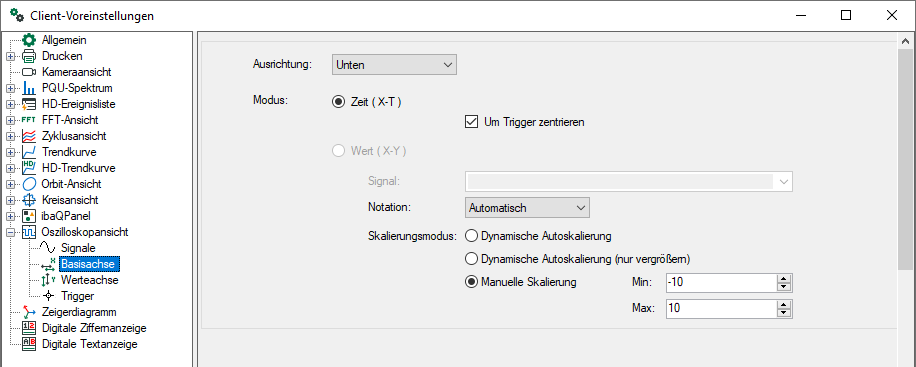

Die Basisachse ist immer die horizontale Achse einer Oszilloskopansicht.

Ausrichtung

Wählen Sie aus der Auswahlliste Ihre bevorzugte Position der Basisachsenskala.

Modus

In den Voreinstellungen kann nur der Modus "Zeit (X-T)" aktiviert werden.

Die Option "Um Trigger zentrieren" wird, sofern aktiviert, den/die Triggerpegel immer in der Mitte der Ansicht halten.

Der Modus "Wert (X-Y)" ist nur im Dialog "Eigenschaften" verfügbar. Er kann für X-Y Diagramme verwendet werden. Der Modus "Wert" erfordert eine Auswahl von Analogsignalen, deren Werte anstelle der Zeit für die Basisachse verwendet werden.

Wie bei der Trendkurvenansicht können Sie die Notation und den Skalierungsmodus einstellen.
