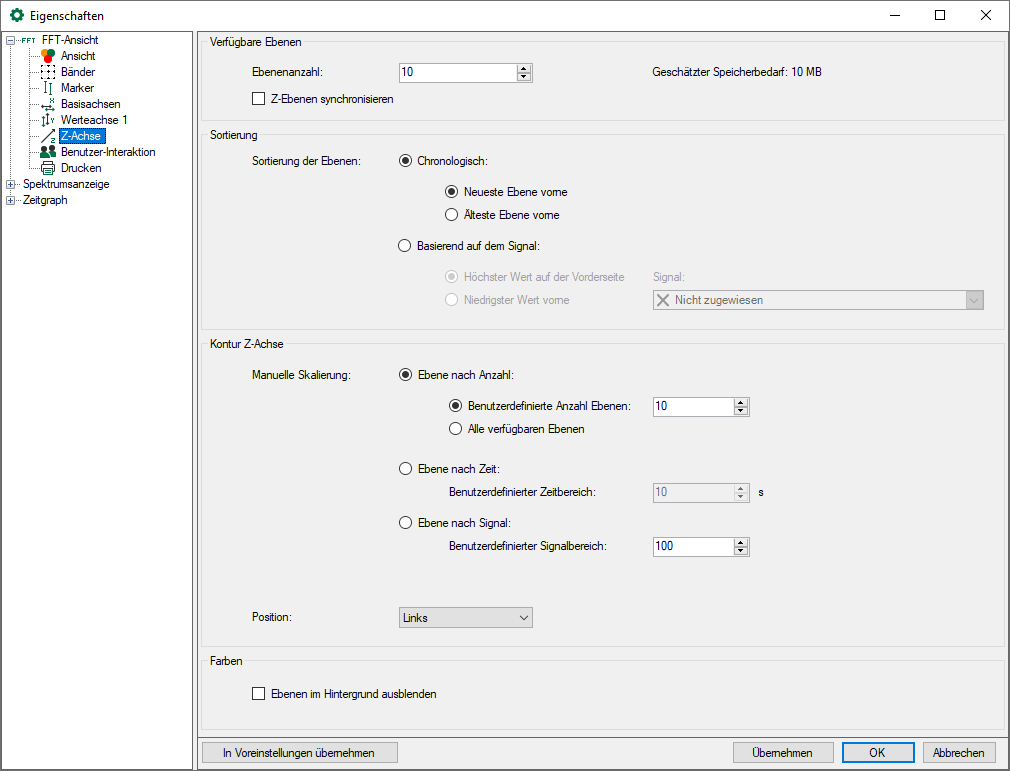

Im Knoten Z-Achse legen Sie die Darstellungsoptionen der Wasserfallanzeige fest.

Verfügbare Ebenen

• Ebenenanzahl Legen Sie die Anzahl der Ebenen fest, die in Z-Richtung angezeigt werden sollen.

• Z-Ebenen synchronisieren (Option nur in ibaPDA) Wenn Sie mehrere Spektren in einer FFT-Ansicht verwenden, so rücken die Spektren standardmäßig und in Abhängigkeit von ihrem Messtakt oder Bin-Anzahl mit ihrem eigenen Tempo vor. Mit dieser Option können Sie die verschiedenen Vorrück-Takte der Z-Ebenen über mehrere Spektren hinweg synchronisieren. Ist diese Option aktiviert, so wird die FFT-Ansicht das Vorrücken eines Spektrums über die Z-Ebenen erst erlauben, wenn alle Spektren ein neues FFT-Ergebnis generiert haben. Während die Ansicht die Ergebnisse bestimmter Spektren abwartet, werden die neuesten Ergebnisse der anderen Spektren in der vordersten Ebene angezeigt.

• Ebenenanzahl automatisch einstellen (Option nur in ibaAnalyzer) Anzahl der Spektren wird automatisch erkannt (max = 500)

Sortierung

Legen Sie hier fest, wie die Ebenen sortiert werden sollen.

• Bei der chronologischen Sortierung können Sie wählen, ob die neueste Ebene vorne stehen soll (Standardeinstellung) oder die letzte Ebene.

• Bei einer Sortierung durch ein Signal wird für jede FFT ein Mittelwert dieses Prozesssignals berechnet. Sie können wählen, ob die Ebene mit dem höchsten oder niedrigsten Wert vorne stehen soll. Die Sortierung wird laufend aktualisiert: Jedes Mal, wenn eine neue FFT erstellt wird, werden alle Ebenen neu sortiert. Dies gilt sowohl für die Kontur- als auch für die Wasserfallansicht. Das gewünschte Signal wählen Sie im Feld daneben aus.

Kontur Z-Achse

Legen Sie hier fest, in welchem Abstand die Ebenen angeordnet werden sollen.

• Ebene nach Anzahl Der Abstand zwischen den Ebenen in der Konturansicht ist fest. Sie können wählen zwischen einer manuell festgelegten Ebenenanzahl oder alle verfügbaren Ebenen abbilden.

• Ebene nach Zeit Eine neue Ebene wird nach einer festgelegten Zeit angezeigt. Der Abstand entspricht der Zeitdifferenz zwischen den Ebenen.

• Ebene nach Signal Diese Option kann nur ausgewählt werden, wenn die Sortierung der Ebene auf Basierend auf Signal eingestellt ist. Der Abstand zwischen den Ebenen hängt von dem Wert des Prozesssignals ab. Der Benutzerdefinierte Signalbereich ist der Standardbereich, der in der Konturansicht angezeigt wird. Im Kontextmenü der Zeitachse gibt es die Option Autoskalierung, um die Zeitachse so zu skalieren, dass alle Ebenen zu diesem Zeitpunkt angezeigt werden.

Position

Legen Sie die Position (links oder rechts) der Z-Achse fest.
