Dieser Profiltyp dient der Aufzeichnung von Messwerten in einer längenbasierten ibaHD-Aufzeichnung. Hiermit legen Sie fest, in welchen Abständen (Meter) Messwerte in eine ibaHD-Aufzeichnung geschrieben werden. Die Umrechnung der Messwerte auf Längenbasis wird in der Definition der ibaHD-Datenaufzeichnung konfiguriert.

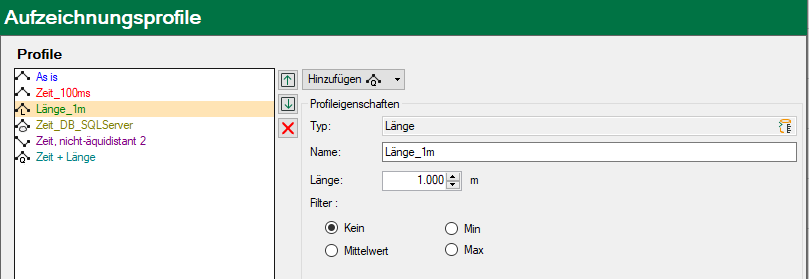

Profileigenschaften

Typ

Anzeige des Typs mit den passenden Datenaufzeichnungen (Symbole)

Name

Geben Sie hier einen eindeutigen und verständlichen Namen an.

Länge

Stellen Sie hier die Länge des Streckenintervalls ein, in dem jeweils ein Messwert aufgezeichnet werden soll. Standardeinstellung ist 1 m.

Filter

Wählen Sie aus, welcher Wert eines Signals, bezogen auf das eingestellte Streckenintervall, in der Aufzeichnung festgehalten werden soll.

  • Keine: Der Istwert wird aufgezeichnet

  • Mittelwert: Der arithmetische Mittelwert über alle Messwerte, die in dem Intervall (entsprechend der eingestellten Länge, z.·B. 1 m oder 10 m) erfasst wurden, wird gebildet und abgespeichert.

  • Min: Nur der niedrigste Messwert aller in dem eingestellten Intervall erfassten Messwerte wird abgespeichert.

  • Max: Nur der höchste Messwert aller in dem eingestellten Intervall erfassten Messwerte wird abgespeichert.
