Mit Bildtriggern können Sie ereignisgesteuert Schnappschüsse bzw. Standbilder aus Videoaufnahmen als Bilddatei abspeichern.

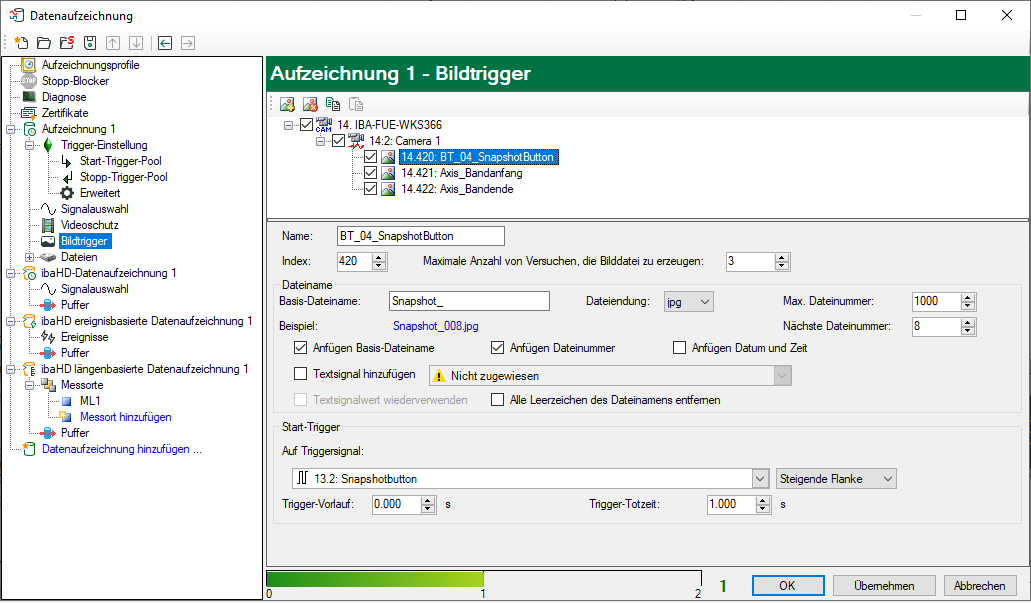

Alle im I/O-Manager projektierten ibaCapture-Module, d. h.  alle ibaCapture-Server und die dazugehörigen Kameras sind in diesem Baum aufgelistet.

Für jede Kamera können Sie Bildtrigger hinzufügen, löschen und konfigurieren.

Jeder Bildtrigger erhält einen Namen und Index. Für jeden Bildtrigger können Dateiname und Typ der zu erzeugenden Bilddatei individuell konfiguriert werden. Mit dem Start-Trigger definieren Sie den Auslöser für den Schnappschuss. Als Start-Trigger können Sie jedes beliebige Messsignal, virtuelle Signal oder Trigger-Modul-Signal nutzen.

Für die Ablage der Bilddateien ist werksseitig ein Standardpfad als Basisverzeichnis voreingestellt: c:\iba\ImageData

Für ibaCapture-Server, Kameras und Bildtrigger werden automatisch entsprechende Unterverzeichnisse eingerichtet.
