Funktion('Expression')
Beschreibung
Für die verschiedensten Berechnungen, in denen trigonometrische Funktionen benötigt werden, z. B. Leistungsermittlung in Wechselstromsystemen, stehen die Standardfunktionen und die entsprechenden Umkehrfunktionen zur Verfügung.
|
Funktion |
Beschreibung |
|---|---|
|
Sin('Expression') |
Diese Funktion liefert als Ergebnis den Sinus von 'Expression' in rad. |
|
Cos('Expression') |
Diese Funktion liefert als Ergebnis den Cosinus von 'Expression' in rad. |
|
Tan('Expression') |
Diese Funktion liefert als Ergebnis den Tangens von 'Expression' in rad. |
|
Asin('Expression') |
Diese Funktion liefert als Ergebnis den Arkussinus von 'Expression' in rad. |
|
Acos('Expression') |
Diese Funktion liefert als Ergebnis den Arkuscosinus von 'Expression' in rad. |
|
Atan('expression') |
Diese Funktion liefert als Ergebnis den Arkustangens von 'Expression' in rad. |
Tipp |
|
|---|---|
 |
Zur Erzeugung von Signalen kann auch die GenerateSignal-Funktion verwendet werden. |
Beispiel

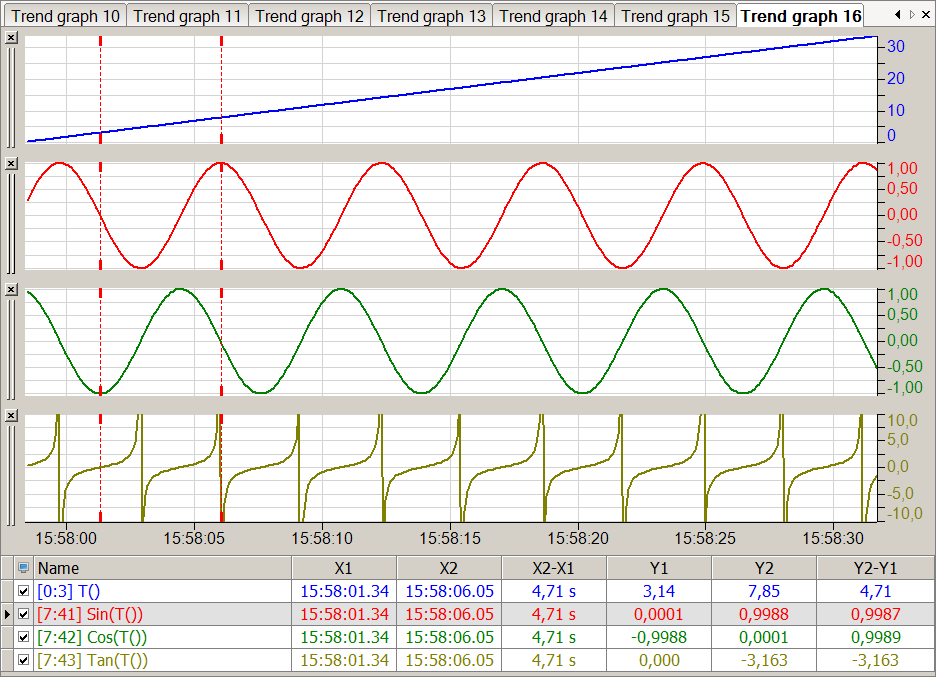

Darstellung der trigonometrischen Funktionen
Lösung
|
Blau |
Zeitfunktion T() als Basis für trigonometrische Funktionen |
Rot |
Sinusfunktion der Zeit |
|
Grün |
Cosinusfunktion der Zeit |
Gelb |
Tangensfunktion der Zeit |
Pi()
Beschreibung
Die Zahl Pi ist als Konstante (p = 3,1415927…) für diverse Berechnungen im System hinterlegt. Mit dieser Funktion fügen Sie die Zahl Pi in Ihre Berechnung ein.
