TP('in','pt*')
Parameter, die mit * enden, werden nur einmalig zu Beginn der Erfassung übernommen.
Beschreibung
Impuls-Funktion. Der Ausgang wird für 'pt' Sekunden nach steigender Flanke an Eingang 'in' eingeschaltet.
Tipp |
|
|---|---|
 |
Eine weitere steigende Flanke während des Ausgangs-Impulses verlängert die Schaltung nicht und startet den Impuls nicht neu. |
Beispiel
Erzeugung eines 0,5 Sekunden Impulses aus einem Zufallssignal
Lösung

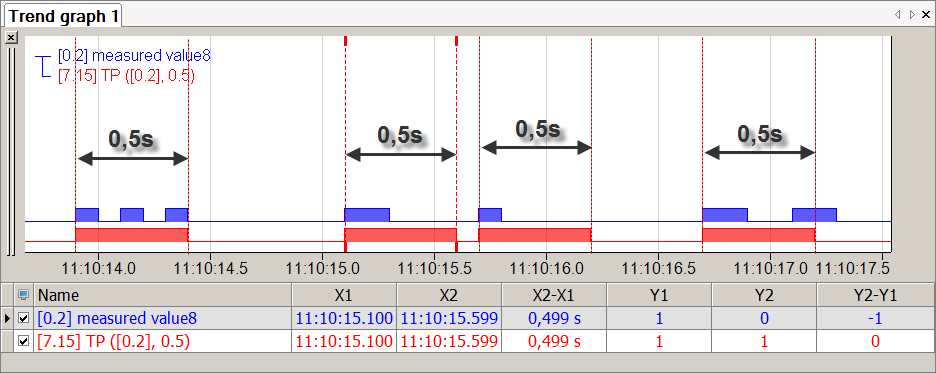

In der nachfolgenden Abbildung zeigt der blaue Balken den Messwert und der rote Balken zeigt den Ausgangswert in Impulsen von 0,5 Sekunden.
